بغل‌بند سنگ‌شکن بهرینگر چیست و چه نقشی دارد؟

بغل‌بندها صفحات محافظتی ضدسایش هستند که با پیچ روی دیواره‌های داخلی پوسته سنگ‌شکن بهرینگر بسته می‌شوند. وقتی روتور با سرعت بالا سنگ‌ها را پرتاب می‌کند، بار پیش از خروج مدام به بدنه می‌خورد. اگر این ورق‌ها نباشند، خود شاسی دستگاه در چند هفته سوراخ می‌شود. بغل‌بند مثل یک سپر مصرفی عمل می‌کند؛ یعنی فشار ضربه و سایش مداوم ماسه و سیلیس را تحمل می‌کند تا اسکلت اصلی سالم بماند. تعویض به‌موقع این قطعات مانع از دفرمگی بدنه، نشتی خاکه و هزینه‌های سنگین تعمیرات شاسی در کارگاه‌های خردایش می‌شود.

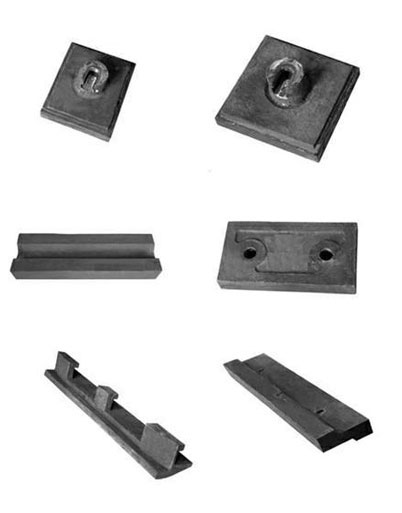

انواع بغل‌بندهای HS بر اساس مدل و موقعیت نصب

داخل محفظه خردایش سنگ‌شکن، فشار بار در همه نقطه‌ها یکسان نیست. اطراف روتور بیشترین سایش و بخش‌های بالایی بیشترین ضربه پرتابی را دریافت می‌کنند. به همین دلیل بغل‌بندهای بهرینگر در ابعاد مختلفی مثل ۲۵×۲۵، ۲۰×۲۵ و اشکال هندسی خاص قالب‌گیری می‌شوند تا کل بدنه را بدون درز پوشش دهند. چینش درست این قطعات کنار هم مانع از نفوذ سنگریزه‌ها به پشت لاینر و شل شدن پیچ‌ها می‌شود. بسته به سایز دهانه دستگاه (HS7، HS10 یا HS14)، نقشه چیدمان و تعداد هر ردیف مشخص است.

بغل‌بندهای بدنه (لاینرهای کناری)

این قطعات بخش اعظم سطح داخلی دیواره‌های جانبی را می‌پوشانند و معمولاً به فرم چهارگوش ریخته‌گری می‌شوند. ضخامت آن‌ها متناسب با بار ورودی بین ۳۰ تا ۵۰ میلی‌متر متغیر است تا در برابر سایش خطی مواد مقاومت کنند. پشت این لاینرها جای پیچ‌های سرتخت یا گل‌گرد تعبیه شده تا از بیرون شاسی مهار شوند. اگر کیفیت ماشین‌کاری و صافی سطح پشت قطعه دقیق نباشد، بغل‌بند روی دیواره لق می‌زند و با اولین ضربه‌های سنگین می‌شکند؛ بنابراین دقت ابعادی در نشیمن‌گاه این قطعات اهمیت زیادی دارد.

بغل‌بندهای مثلثی و گوشه‌ها

در گوشه‌ها و زوایای بسته پوسته سنگ‌شکن امکان نصب صفحات مربعی استاندارد وجود ندارد. بغل‌بندهای مثلثی دقیقاً برای پر کردن این فضاهای خالی و جلوگیری از فرسایش لبه‌های بدنه ریخته می‌شوند. جریان مواد در این کنج‌ها گردابی می‌شود و سایش موضعی شدیدی ایجاد می‌کند. ضخامت بغل‌بند مثلثی معمولاً کمی بیشتر در نظر گرفته می‌شود تا زودتر از سایر صفحات تمام نشود. نصب دقیق این بخش، از ایجاد شکاف بین ردیف‌های کناری و نفوذ بار به پشت صفحه اصلی پیشگیری می‌کند.

رویه سندان (لاینرهای سندان)

رویه سندان که برخی آن را بغل‌بند دو سوراخ می‌نامند، روی بدنه چدنی سندان‌های فوقانی و تحتانی سوار می‌شود. سنگ بعد از ضربه اول چکش، مستقیماً با شتاب به سمت این صفحات پرتاب و خرد می‌شود؛ بنابراین رویه سندان علاوه بر سایش، تنش ضربه‌ای بسیار شدیدی را تحمل می‌کند. این قطعات معمولاً شیارهای هدایت‌کننده بار دارند و با دو پیچ فولادی محکم به سندان بسته می‌شوند. شکستن یا فرسودگی رویه سندان باعث کاهش راندمان خردایش و درشت ماندن خروجی شن و ماسه خواهد شد.

بررسی آلیاژهای مصرفی در تولید بغل‌بند

انتخاب جنس بغل‌بند به نوع سنگ معدن بستگی دارد. سنگ‌های سیلیسی و رودخانه‌ای سایندگی بالایی دارند، در حالی که سنگ‌های آهکی و کوهی ضربه شدیدتری وارد می‌کنند. دو آلیاژ پرکاربرد در ریخته‌گری این قطعات، چدن‌های آلیاژی نایهارد و فولادهای منگنزی هستند. استفاده از متریال نامناسب یا ذوب بی‌کیفیت باعث ترک خوردن لاینر در ساعات اولیه کار یا سایش غیرعادی آن می‌شود. در ماکان سنگ‌شکن، آنالیز شیمیایی بار ریخته‌گری پیش از تخلیه کوره با دستگاه کوانتومتری چک می‌شود تا سختی و چقرمگی استاندارد به دست آید.

بغل‌بندهای چدن نایهارد (ضد سایش)

چدن نایهارد به‌خاطر وجود عناصر نیکل و کروم، سختی سطحی بسیار بالایی دارد (حدود ۵۵ تا ۶۰ راکول سی). این آلیاژ در خطوطی که سنگ‌های رودخانه‌ای با سیلیس بالا خرد می‌کنند، عالی جواب می‌دهد و دیر ساییده می‌شود. البته نایهارد ذاتاً ترد و شکننده است؛ یعنی در برابر سایش ماسه مقاومت فوق‌العاده‌ای دارد اما اگر سنگ‌های بزرگ و سخت با ضربه چکشی مستقیم به آن بخورند، خطر ترکیدن دارد. به همین دلیل اغلب برای لاینرهای کناری و بخش‌هایی با سایش لغزشی استفاده می‌شود.

بغل‌بندهای فولاد منگنزی (ضد ضربه)

فولاد هادفیلد یا منگنزی (حاوی ۱۲ تا ۱۴ درصد منگنز) خاصیت خودسخت‌شوندگی دارد؛ یعنی ساختار داخلی آن نرم و نشکن است اما سطح بیرونی بر اثر ضربه مداوم سنگ، سخت و ضدسایش می‌شود. این بغل‌بندها در برابر ضربات سنگین و قلوه‌سنگ‌های ورودی خرد نمی‌شوند و ترک برنمی‌دارند. هرچند قیمت اولیه فولاد منگنزی از چدن بیشتر است، اما در معادنی با سنگ‌های سرسخت کوهی مانع از توقف مکرر خط و تعویض زودهنگام قطعه می‌شود و توجیه اقتصادی بالاتری دارد.

تفاوت بغل‌بندهای نافی‌دار و بدون ناف

پشت بعضی بغل‌بندها یک برجستگی مربعی یا استوانه‌ای به نام «نافی» ریخته‌گری شده که داخل سوراخ شاسی قفل می‌شود. این طراحی مانع از چرخش لاینر هنگام ضربه شده و کل بار برش را از روی پیچ برمی‌دارد. در مقابل، مدل‌های بدون ناف کاملاً تخت هستند و فقط با اصطکاک سطح و نیروی پیچ در جای خود می‌مانند. انتخاب بین این دو مدل به جایگاه پیچ‌ها روی دیواره سنگ‌شکن شما بستگی دارد؛ دستگاه‌هایی که پوسته سوراخ‌دار نافی دارند حتماً باید با مدل ناف‌دار تجهیز شوند تا پیچ‌ها نبرند.

مشخصات فنی و ابعاد بغل‌بندهای تولیدی ماکان

ابعاد و وزن بغل‌بندها باید بر اساس نقشه اصلی شرکت بهرینگر باشد تا بدون نیاز به سنگ‌زدن یا تغییر سوراخ بدنه جا بیفتد. وزن قطعه نشان‌دهنده ضخامت واقعی گوشت ریخته‌گری است؛ قطعات سبک‌تر معمولاً ضخامت کمتری دارند و زود سوراخ می‌شوند. ما ابعاد استاندارد شامل بغل‌بندهای ۲۵×۲۵ ناف‌دار و ساده، ۲۰×۲۵، مثلثی‌های چپ و راست و رویه سندان‌های دو سوراخ را در خط تولید داریم. ماشین‌کاری جای پیچ‌ها با دقت انجام می‌شود تا مهره‌ها از بیرون کاملاً آب‌بندی و سفت شوند.

راهنمای انتخاب و خرید بغل‌بند مناسب دستگاه شما

برای سفارش درست، ابتدا باید تیپ سنگ‌شکن (HS7، HS10 یا HS14)، موقعیت قطعه معیوب در دستگاه و جنس سنگ ورودی را بدانید. تعویض تکی بغل‌بندها اگرچه ممکن است، اما اگر سایر لاینرهای هم‌جوار بیش از حد ساییده شده باشند، قطعه نو لبه می‌اندازد و در معرض ضربه شدید می‌شکند. همیشه پیشنهاد می‌شود بغل‌بندها را به‌صورت ردیفی یا دست‌کم جفتی تعویض کنید. کارشناسان ما با بررسی نوع سنگ و ساعت کارکرد ماهانه خط، بهترین ترکیب آلیاژی را برای کاهش هزینه استهلاک به شما پیشنهاد می‌دهند.

نکات مهم هنگام خرید بر اساس مدل سنگ‌شکن (HS7، HS10، HS14)

سنگ‌شکن‌های سری HS در عرض و ارتفاع محفظه خردایش با هم فرق دارند. به عنوان مثال، تعداد بغل‌بندهای بدنه در HS14 به‌دلیل عرض بیشتر روتور، بسیار بیشتر از HS7 است و ضخامت قطعات نیز در مدل‌های بزرگ‌تر سنگین‌تر در نظر گرفته می‌شود. همچنین سوراخ‌بندی شاسی در برخی سری‌های قدیمی و جدید بازار تفاوت‌های جزئی دارد. پیش از خرید، فاصله مرکز تا مرکز سوراخ پیچ‌ها و ساده یا ناف‌دار بودن جایگاه را با کولیس یا متر اندازه بگیرید تا قطعه بدون معطلی روی بدنه مونتاژ شود.

روش‌های ثبت سفارش و استعلام قیمت روز

قیمت قطعات ریخته‌گری سنگ‌شکن به‌دلیل نوسان قیمت شمش چدن، قراضه آهن و فرومنگنز به‌صورت روزانه بر اساس وزن هر کیلوگرم محاسبه می‌شود. برای استعلام قیمت کافی است لیست ابعاد و تعداد مورد نیازتان را از طریق تماس تلفنی یا پیام‌رسان‌ها برای واحد فروش بفرستید. در صورتی که ابعاد غیراستاندارد یا نقشه اختصاصی برای سنگ‌شکن‌های بهینه‌شده دارید، امکان قالب‌گیری و تولید سفارشی نیز وجود دارد. پیش‌فاکتور رسمی همراه با وزن دقیق و زمان بارگیری در همان روز کاری صادر می‌شود.

دریافت به‌روزترین قیمت بغل بند به صورت مستقیم از کارگاه

قیمت قطعات ریخته‌گری سنگ‌شکن به دلیل وابستگی مستقیم به نوسانات روزانه قیمت شمش چدن، ضایعات آهن و فروآلیاژهای گران‌قیمتی مثل نیکل و منگنز، همواره در حال تغییر است. به همین دلیل، درج قیمت‌های ثابت در وب‌سایت نه تنها غیردقیق است، بلکه حق شما را در خرید ارزان‌تر ضایع می‌کند. خرید مستقیم از «ماکان سنگ‌شکن» واسطه‌ها را حذف کرده و باعث می‌شود قیمت نهایی بر اساس وزن خالص قطعه و آنالیز آلیاژی مشخص محاسبه شود. برای دریافت قیمت دقیق و پیش‌فاکتور رسمی، کافیست مدل دستگاه و ابعاد مورد نیازتان را اعلام کنید تا کارشناسان فروش، به‌روزترین نرخ کارگاه را به همراه زمان دقیق تولید و بارگیری به شما اعلام کنند.

چرا بغل‌بندهای ماکان سنگ‌شکن؟

ما در ماکان سنگ‌شکن قطعات را با ریخته‌گری دقیق و کنترل ابعادی تحویل می‌دهیم تا خریدار در زمان نصب درگیر برش‌کاری و فرز زدن لبه‌ها نشود. استفاده از بارریزی بدون مک و حفره، ماشین‌کاری تمیز جای پیچ‌ها و پایبندی به درصد آلیاژ اعلام‌شده، طول عمر مفید بغل‌بندها را بالا می‌برد. تمام قطعات پیش از خروج از کارگاه پلیسه‌گیری شده و از نظر عدم تاب‌دیدگی چک می‌شوند. انبار ما موجودی ردیف‌های پرمصرف سری HS را همیشه آماده تحویل دارد تا خواب خطوط خردایش به حداقل برسد.
