نقش استراتژیک سیستم کفگرد در پایداری شافت اصلی هیدروکن
در طراحی سنگشکنهای مخروطی از نوع هیدروکن، شافت اصلی به عنوان ستون فقرات دستگاه شناخته میشود که تحت فشارهای خردایش فوقالعاده سنگینی قرار دارد. سیستم کفگرد در واقع تکیهگاه اصلی این شافت است. اگر این سیستم وجود نداشته باشد یا از قطعات غیراستاندارد در آن استفاده شود، فشار مستقیم محوری میتواند باعث دفرمه شدن شافت و تخریب کامل بدنه تحتانی (Bottom Shell) شود. پایداری شافت در حین دوران، مستقیماً به سلامت و دقت ماشینکاری این قطعات بستگی دارد.
چرا هیدروکن به جای بلبرینگ از سیستم کفگرد استفاده میکند؟
شاید این سوال پیش بیاید که چرا در دستگاهی با این عظمت، از بلبرینگهای صنعتی بزرگ استفاده نشده است؟ پاسخ در نوع بار وارده است. بلبرینگها در برابر بارهای ضربهای (Impact Loads) که در حین ورود سنگهای بزرگ به محفظه خردایش ایجاد میشود، بسیار آسیبپذیر هستند و ساچمههای آنها تحت این فشار خرد میشوند. سیستم کفگرد تخت و استیل به دلیل داشتن سطح تماس گسترده (Area of Contact)، فشار را در واحد سطح توزیع میکند. این طراحی اجازه میدهد که دستگاه بتواند بارهای محوری متناوب و ضربات شدید را بدون ریسک شکستن قطعات دوار، به پیستون هیدرولیک منتقل کند. علاوه بر این، تعمیر و نگهداری سیستم کفگرد بسیار سادهتر و کمهزینهتر از تعویض بلبرینگهای غولپیکر است.
توزیع بار محوری؛ وظیفهای که بین استیل و برنج تقسیم میشود.
در این سیستم، یک همکاری مهندسی شده بین دو متریال متفاوت وجود دارد. بار اصلی شافت ابتدا به کفگرد استیل وارد میشود. استیل به دلیل سختی بالا، وظیفه دارد در برابر نفوذ و تغییر شکل مقاومت کند. اما استیل به تنهایی نمیتواند اصطکاک را مدیریت کند. اینجاست که کفگرد تخت برنجی وارد عمل میشود. آلیاژ برنج به کار رفته در این قطعه، به عنوان یک لایه فداشونده و روانکننده عمل میکند. بار محوری از استیل به برنج منتقل شده و به واسطه لایه نازک روغن (Oil Film) که در شیارهای ستارهای جریان دارد، خنثی میشود. این تقسیم کار باعث میشود که قطعات سخت (استیل) سالم بمانند و قطعات نرمتر (برنجی) با هزینه کمتر، وظیفه کاهش اصطکاک را بر عهده بگیرند.
بررسی تخصصی متریال؛ چرا آلیاژ برنج در کفگرد تخت حیاتی است؟
انتخاب متریال در قطعات هیدروکن بر اساس یک استراتژی هوشمندانه است: «محافظت از قطعات گرانقیمت به وسیله قطعات ارزانتر». کفگرد تخت هیدروکن به این دلیل از آلیاژهای پایه مس (برنج مهندسی شده) ساخته میشود که در صورت بروز هرگونه اختلال در سیستم روانکاری، این قطعه به جای آسیب رساندن به شافت اصلی یا پیستون، خودش دچار سایش شود. اگر این قطعه از متریالی همسختی با استیل ساخته میشد، کوچکترین اصطکاک منجر به جوش خوردن دو قطعه فلزی و قفل شدن کامل سنگشکن میگشت.
نقش خودروانکاری (Self-lubricating) در کاهش اصطکاک
آلیاژ برنج به کار رفته در کفگرد تخت هیدروکن دارای خاصیتی به نام خودروانکاری است. در ساختار میکروسکوپی این آلیاژ، عناصری ترکیب شدهاند که ضریب اصطکاک را به حداقل میرسانند. این ویژگی زمانی حیاتی میشود که دستگاه تحت بار استارت میخورد یا در لحظاتی که فشار روغن دچار نوسان موقتی میشود. در این ثانیههای بحرانی، خاصیت متالورژیکی برنج اجازه میدهد که قطعه بدون نیاز به تزریق مستقیم روغن، روی سطح کفگرد استیل سر بخورد و از پدیده "خراشیدگی فلزی" (Galling) جلوگیری کند. این دقیقاً همان دلیلی است که استفاده از برنجهای ضایعاتی در تولید این قطعه، ریسک خرابی دستگاه را صد برابر میکند.
تحلیل مهندسی شیارهای ستارهای؛ فراتر از یک طراحی ساده
بسیاری تصور میکنند شیارهای روی سطح کفگرد تخت تنها برای عبور روغن هستند، اما هندسه "ستارهای" این شیارها یک هدف هیدرودینامیکی دارد. وقتی شافت شروع به چرخش میکند، این شیارها روغن را از مرکز به سمت لبههای بیرونی هدایت میکنند. این حرکت چرخشی باعث ایجاد یک "فیلم روغن" (Oil Film) با فشار بالا میشود که در واقع شافت را چند میکرون از روی سطح بلند میکند. این پدیده که به آن روانکاری هیدرودینامیک میگویند، باعث میشود که در حالت ایدهآل، هیچ تماس فیزیکی بین برنج و استیل برقرار نباشد و بار روی لایه نازکی از روغن حمل شود. اگر عمق یا زاویه این شیارها در زمان تراشکاری دقیق نباشد، این لایه تشکیل نشده و قطعه در کمتر از یک شیفت کاری ذوب میشود.

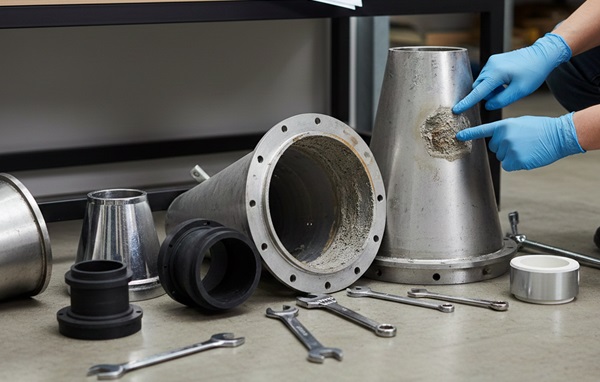

تفاوت عملکردی کفگرد تخت و استیل (آنچه اپراتورها باید بدانند)
درک تفاوت رفتار این دو قطعه برای هر اپراتور هیدروکن الزامی است. اگرچه هر دو قطعه در یک مجموعه قرار میگیرند، اما یکی (تخت برنجی) به عنوان مصرففداشونده و دیگری (استیل) به عنوان تکیهگاه صلب عمل میکند. اشتباه در تشخیص زمان تعویض هر یک از این دو، میتواند منجر به خسارات جبرانناپذیری به پیستون و شافت اصلی شود.
چرا کفگرد استیل باید سختی سطحی بالاتری داشته باشد؟
کفگرد استیل برخلاف مدل تخت، نباید در برابر فشار تسلیم شود. این قطعه معمولاً از فولادهای آلیاژی با عملیات حرارتی ویژه (Sementation یا Hardening) ساخته میشود. دلیل این سختی بالا، تحمل تمرکز تنش در نقطه اتصال با ته شافت است. اگر سختی سطحی کفگرد استیل هیدروکن از حد استاندارد کمتر باشد، تحت فشار خردایش، سطح آن دچار "گود افتادگی" یا "لهیدگی" میشود. این تغییر شکل باعث میشود که کفگرد تخت برنجی دیگر نتواند به صورت کامل بر روی آن بنشیند و در نتیجه، لایه روغن به درستی تشکیل نشده و کل مجموعه در اثر اصطکاک خشک، نابود میشود. بنابراین، مقاومت در برابر تغییر شکل (Deformation)، اصلیترین ویژگی نسخه استیل است.
بررسی اثر لقی (Clearance) بر لرزشهای ناگهانی دستگاه
یکی از مشکلات رایج در معادن، لرزشهای غیرعادی شافت هیدروکن است که اغلب به اشتباه به نابالانسی منسوب میشود. اما در بسیاری از موارد، علت اصلی "لقی غیرمجاز" بین مجموعه کفگردهاست. وقتی ضخامت کفگرد تخت برنجی در اثر سایش کم میشود یا سطح کفگرد استیل دچار خوردگی میگردد، فاصلهای فراتر از تلرانس طراحی ایجاد میشود. این لقی باعث میشود شافت در حین چرخش، به جای حرکت دورانی حول محور مرکز، دچار حرکتهای پاندولی یا "لنگ زدن" شود. این لرزشها به سرعت به بوشهای اکسنتریک و کنگرهای منتقل شده و باعث ترک خوردن آنها میشود. تنظیم دقیق ضخامت و اطمینان از سلامت سطوح در زمان اورهال، تنها راه جلوگیری از این ارتعاشات مخرب است.
علائم هشداردهنده: چه زمانی باید به فکر تعویض کفگردها باشیم؟
سیستم هیدرولیک هیدروکن با شما حرف میزند؛ فقط باید زبان آن را بلد باشید. از آنجایی که کفگرد تخت و استیل هیدروکن در عمق دستگاه و خارج از دید مستقیم قرار دارند، برای فهمیدن وضعیت سلامت آنها باید به نشانههای جانبی دقت کرد. نادیده گرفتن این نشانهها معمولاً به پدیده "بریدن شافت" یا سوختن پیستون ختم میشود.
تحلیل برادههای فلزی در روغن هیدرولیک
یکی از دقیقترین روشهای پایش سلامت دستگاه، بررسی فیلترهای روغن و آهنرباهای نصب شده در مسیر بازگشت روغن است. نوع برادههای یافت شده، دقیقاً به شما میگوید کدام قطعه در حال نابودی است:
مشاهده برادههای طلایی یا مسی: این نشانه قطعی سایش شدید یا خرد شدن کفگرد تخت هیدروکن است. آلیاژ برنج در اثر فشار زیاد یا قطع لحظهای روغن، شروع به پوستهپوسته شدن میکند.
مشاهده برادههای نقرهای و براق: این هشدار جدیتری است و نشان میدهد لایه برنجی کاملاً از بین رفته و حالا کفگرد استیل با سطح پیستون یا زیر شافت درگیر شده است.
در صورت مشاهده هرگونه ذرات فلزی مشکوک، توصیه میشود بلافاصله دستگاه را متوقف کرده و ضخامت مجموعه کفگردها را اندازهگیری کنید.
تغییرات دمایی غیرمجاز در بخش تحتانی (Bottom Shell)
دما، صادقترین شاخص عملکرد مکانیکی است. اگر سنسور دمای روغن خروجی دستگاه، عددی بالاتر از حد استاندارد (معمولاً بالای 60-55 درجه سانتیگراد) را نشان دهد، اصطکاک در بخش کفگردها به شدت بالا رفته است.
داغ شدن پوسته تانک (Bottom Shell): اگر با لمس بدنه پایینی دستگاه متوجه حرارت غیرعادی شدید، احتمالاً مجاری روغن در شیارهای ستارهای کفگرد تخت به دلیل رسوبات یا دفرمه شدن قطعه، مسدود شدهاند.
کاهش ویسکوزیته روغن: حرارت بالا باعث شل شدن روغن میشود که خود این عامل، قدرت حمل بار در لایه هیدرودینامیک کفگردها را از بین برده و یک چرخه مخرب ایجاد میکند که در نهایت منجر به ذوب شدن کفگرد برنجی میشود.

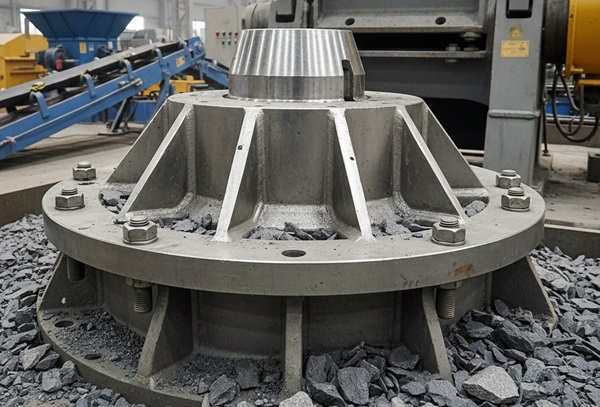

نکات طلایی در نصب و جازدن کفگرد تخت و استیل
نصب صحیح قطعات به اندازه کیفیت خود قطعه اهمیت دارد. بسیاری از خرابیهای زودهنگام که به اشتباه به کیفیت آلیاژ نسبت داده میشوند، در واقع ناشی از خطاهای کوچک در زمان مونتاژ هستند. رعایت ظرافتهای فنی در هنگام جازدن کفگرد تخت و استیل هیدروکن، تضمینکننده عملکرد بیصدای دستگاه در ماههای آینده است و ریسک توقفهای ناگهانی را به حداقل میرساند.
اهمیت تمیزی سطح پیستون قبل از قرارگیری قطعه
پیستون هیدروکن تکیهگاه نهایی تمام وزن شافت و بارهای خردایش است و به همین دلیل، قبل از قرار دادن کفگردها، سطح آن باید مانند آینه تمیز و عاری از هرگونه آلودگی باشد. وجود حتی یک ذره کوچک سنگ یا براده در حد چند میکرون بین پیستون و کفگرد تخت، باعث ایجاد پدیده خطرناکی به نام نقطه فشار یا Pressure Point میشود که نتیجه آن تمرکز تنش شدید در یک ناحیه کوچک است. این اتفاق میتواند به سادگی باعث ترک خوردن کفگرد برنجی یا ایجاد سایش نامتقارن در سطح کفگرد استیل هیدروکن شود. علاوه بر تمیزی سطح، بازرسی مجرای روغن نیز حیاتی است؛ اپراتور باید اطمینان حاصل کند که سوراخ مرکزی پیستون که وظیفه پمپاژ روغن به شیارهای ستارهای را دارد، کاملاً باز باشد، زیرا هرگونه انسداد جزئی در این مسیر، باعث قطع روانکاری و مرگ زودهنگام مجموعه کفگرد در همان ساعتهای اولیه استارت میشود.
چکلیست نهایی پس از مونتاژ مجموعه کفگردها
پس از قرار دادن قطعات بر روی هم و پیش از بستن نهایی دستگاه، لازم است مجموعهای از کنترلهای فنی انجام شود تا از نشست کامل قطعات اطمینان حاصل گردد. در اولین گام، باید مطمئن شوید که کفگرد تخت کاملاً در جای خود مستقر شده و هیچگونه لقی جانبی غیرمجازی ندارد که باعث انحراف شافت شود. همچنین تراز بودن سطح بالایی کفگرد استیل یکی از پارامترهای تعیینکننده است، چرا که هرگونه انحراف در این بخش، فشار را به صورت نامتوازن به بوش اکسنتریک منتقل کرده و باعث سایش یکطرفه میشود. در نهایت، توصیه میشود در صورت امکان شافت را به صورت دستی بچرخانید تا از عدم درگیری فیزیکی خشک مطمئن شوید و حتماً مجموع ضخامت کفگرد تخت و استیل را با مقادیر استاندارد ذکر شده در دفترچه راهنمای هیدروکن مطابقت دهید تا از تنظیم بودن دقیق ارتفاع شافت در محفظه خردایش اطمینان کامل حاصل شود.
سوالات متداول
+ چرا برای کفگرد تخت از آلیاژ برنج استفاده میشود و نه استیل؟
برنج به دلیل خاصیت خودروانکاری و نرمتر بودن نسبت به شافت، به عنوان یک قطعه فداشونده عمل میکند. این انتخاب هوشمندانه باعث میشود در صورت بروز اصطکاک، کفگرد برنجی دچار سایش شود و از آسیب دیدن قطعات گرانقیمتی مثل شافت اصلی یا پیستون جلوگیری گردد.
+ نقش شیارهای ستارهای روی کفگرد تخت برنجی چیست؟
این شیارها فراتر از مجرای عبور روغن هستند؛ طراحی ستارهای آنها باعث ایجاد روانکاری هیدرودینامیکی میشود. در هنگام چرخش، این شیارها روغن را به گونهای توزیع میکنند که یک لایه نازک (فیلم روغن) با فشار بالا ایجاد شده و شافت را عملاً روی روغن شناور نگه میدارد.
+ آیا لرزش دستگاه میتواند ناشی از خرابی کفگرد استیل باشد؟
بله؛ اگر سطح کفگرد استیل دچار خوردگی، پله یا تغییر شکل شود، تراز محوری شافت بهم میخورد. این لقی غیرمجاز (Clearance) منجر به حرکتهای پاندولی شافت و ایجاد لرزشهای شدید در کل بدنه هیدروکن میشود که باید سریعاً بررسی گردد.
+ مهمترین نکته در هنگام تعویض و نصب کفگردهای جدید چیست؟
تمیزی مطلق سطح پیستون و باز بودن مجرای مرکزی روغن حیاتیترین نکات هستند. وجود کوچکترین ذرات آلاینده زیر کفگرد تخت باعث ایجاد نقطه تمرکز تنش و شکستگی زودهنگام قطعه میشود؛ همچنین مجموع ضخامت دو قطعه باید دقیقاً با استاندارد دستگاه مطابقت داشته باشد.
