شفت هیدروکن

شفت هیدروکنیکی از قطعات دستگاه سنگ شکن هیدرو کن است. حرکت دورانی لنگ شفت اصلی باعث تغییر زاویه بین منتل و کانکیو می شود. جنس این قطعه از فولاد MO40 ساخته شده است. همچنین قطعات دیگری مانند بوشی که در داخل کرانویل هیدروکن قرار دارد نیز از جنس همین فولاد است. شفت اصلی به همراه قطعاتی که روی آن قرار دارد تحت یک حرکت دورانی می چرخند و باعث خرد شدن سنگ و عمل خردایش می شوند. انرژی لازم جهت دوران این قطعات از طریق یک دینام تامین می گردد. در ادامه به نحوه کارکرد هیدروکن و محل قرار گیری شفت اصلی خواهیم پرداخت.




شفت هیدروکن


کاربرد شفت اصلی هیدروکن

شفت اصلی در واقع قطعه اصلی است باعث باز و بسته شدن فاصله میان منتل و کانکیو می شود. در سنگ شکن هیدروکن که بیشتر به عنوان سنگ شکن ثانویه استفاده می شود، در این سنگ شکن عمل اصلی خردایش بوسیله باز  و بسته شدن فاصله منتل و کانکیو انجام می شود. شفت اصلی یکی از مهمترین اجزای سازنده هیدروکن است که بدون آن منتل قادر به چرخیدن نیست و عمل خردایش صورت نمی گیرد. شفت اصلی همچنین در کنترل کردن جک هیدروکن کاربرد دارد.
این قطعه همچنین باعث تنگ شدن لنگ شفت زاویه بین منتل و کانکیو در حرکت دورانی می گردد. شفت اصلی  ساخته شده از جنس فولاد منگنز MO40 است. این فولاد باعث افزایش مقاومت قطعه می گردد و آن را در مقابل سایش حفظ می کند. ترتیب قرار گرفتن قطعات هیدروکن که عمل خردایش را انجام می دهند به این ترتیب است که ابتدا شفت اصلی و سپس هدسنتر که قطعه مخروطی شکل است و روی آن منتل قرار می گیرد.


 شفت هوزینگ هیدروکن

شفت هوزینگ انواع مختلفی دارند و این شفت ها در دو مدل هوزینگ پمپ و هوزینگ گیربکس ساخته می شود. اندازه این شفت بسیار ریز و کوچک است و جنس آن ها از چدن و فولاد است. کاربرد شفت هوزینگ انتقال انرژی الکتروموتور به دنده کرانویل است. چرخش دنده کرانویل باعث چرخش شفت هیدروکن می شود. دنده کرانویل در انتهای بوش فولادی قرار می گیرد و هر دوی این قطعات نیز از جنس فولاد MO40 ساخته می شوند.

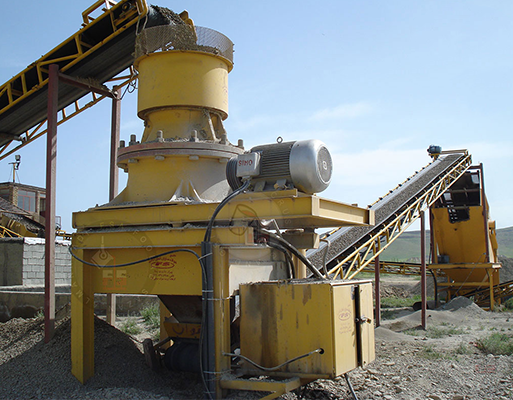

هیدروکن چگونه عمل می کند؟

سنگ شکن هیدروکن نوعی سنگ شکن مخروطی است که از آن به عنوان سنگ شکن ثانویه استفاده می شود. هیدروکن بیشتر به عنوان ماسه ساز کاربرد دارد. عمل خردایش در سنگ شکن هیدروکن به وسیله ی باز و بسته شدن منتل و کانکیو صورت می گیرد. شکاف میان این دو قطعه بوسیله اکسنتریک پر می شود. اکسنتریک در میان دو قطعه و در پایین شفت اصلی قرار می گیرد و باعث چرخش شفت اصلی سنگ شکن شده که چرخش شفت اصلی باعث دوران منتل می گردد. برای اینکه بتوانیم اندازه بار خروجی را مطابق با نیاز خودمان تغییر دهیم می توانیم بوسیله جک بالا برنده می توان اندازه دهانه بین منتل و کانکیو را تغییر داد.
چنانچه بخواهیم میزان بار خروجی و سرعت عبور آن از دستگاه را بیشتر یا کمتر کنیم لازم است که سایز اکسنتریک را تغییر دهیم. تمامی قطعات هیدرکن که در تقابل مستقیم با بار هستند و در معرض سایش فرار دارند از جنس فولاد منگنز مولیبدن دار هستند. قسمت هایی که در خردایش و سنگ شکنی کاربرد دارند دارای ظاهری مخروطی شکل هستند. دهانه گشاد یا ورودی منتل متفاوت است که منتل 36 اینچ بیشترین کاربرد را دارد.




هیدروکن چگونه عمل می کند؟

انواع کارکردهای هیدروکن

دستگاه هیدروکن می تواند سنگ را در سایزهای مختلف خرد کند. عمل خردایش بوسیله منتل و کانکیو و باز و بسته شدن فاصله میان آن ها انجام می گیرد. منتل ها دو مدل هستند . شماره 2 و شماره 4 اما کانکیوها انواع متفاوتی دارند. کانکیو در مدل های 4، 5، 6.5، 7، 8 موجود است.
از سنگ شکن هیدروکن به عنوان قلوه شکن یا سنگ شکن اولیه و یا به عنوان ماسه ساز یا همان سنگ شکن ثانویه می توان استفاده کرد. همانطور که در بالا نیز گفته شد از این سنگ شکن بیشتر به عنوان ماسه ساز استفاده می کنند. چنانچه بخواهیم از هیدروکن به درشت شکن استفاده کنیم لازم است که منتل 4 را به همراه کانکیو 6، 6.5، 7 و یا 8 استفاده کنیم. اما اگر بخواهیم از سنگ شکن هیدروکن به عنوان ماسه ساز استفاده کنیم باید از منتل 2 به همراه کانکیو 2 و یا 4 استفاده کنیم، که در این حالت نیز باید از تاپل 4 استفاده کنیم. برای اینکه بتوانیم از هیدروکن به عنوان سنگ شکن اولیه استفاده کنیم باید حتما سایز تاپشل را تغییر دهیم.


جمع بندی
شفت اصلی یکی از قطعات اصلی هیدروکن است و کار خردایش به این قطعه بستگی دارد. عمل خردایش بوسیله تغییر فاصله بین منتل و کانکیو انجام می شود. منتل روی هدسنتر که قطعه ای مخروطی شکل است قرار دارد و هر دوی آن ها روی شفت اصلی سوار می شوند. برای اینکه عمل خردایش انجام گیرد لازم است اکسنتریک باعث چرخش شفت اصلی می گردد و شفت اصلی نیز باعث باز و بسته فاصله میان منتل و کانکیو می گردد. شفت اصلی در واقع یکی از مهمترین اجزای این هیدروکن است که بدون آن عمل خردایش و چرخش منتل انجام نمی شود. شفت اصلی همچنین به کنترل جک هیدروکن کمک می کند. مکان سنگ شکن بیش از ربع قرن است که در حال ساخت و توزیع قطعات انواع دستگاه های سنگ شکن است. این شرکت علاوه بر تامین نیاز داخل کشور توانایی رقابت با شرکت های خارجی مشابه در سطوح بین المللی است.
