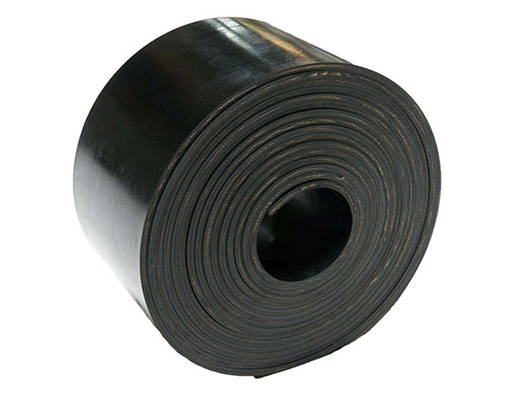

لاستیک نوار نقاله چیست؟

لاستیک نوار نقاله به پوشش اصلی تسمه های نقاله گفته می شود که وظیفه انتقال مستقیم مواد و بار را بر عهده دارد. این روکش لاستیکی همان بخشی است که محصولات و مواد خام روی آن قرار می گیرند و از نقطه ای به نقطه دیگر منتقل می شوند. کیفیت و نوع لاستیک نوار نقاله، تعیین کننده میزان مقاومت تسمه در برابر سایش، پارگی، ضربه، حرارت و حتی مواد شیمیایی است. به همین دلیل انتخاب درست این قطعه برای صنایع مختلف اهمیت زیادی دارد.

در نوار نقاله ها، لایه های زیرین یا همان لاشه (Carcass) می تواند از جنس EP، NN یا استیل کورد باشد، اما آنچه عملکرد تسمه را مشخص می کند، روکش لاستیکی آن است. به طور کلی لاستیک نوار نقاله در انواع مختلفی تولید می شود:

1. ضدسایش: مناسب حمل مواد معدنی و مصالح ساختمانی.
2. حرارتی: مقاوم در برابر دماهای بالا مانند کلینکر و کک داغ.
3. روغنی: مناسب صنایع غذایی، بازیافت یا حمل مواد حاوی چربی و روغن.
4. ضدحریق و آنتی استاتیک: برای محیط های حساس به آتش سوزی یا برق گرفتگی.

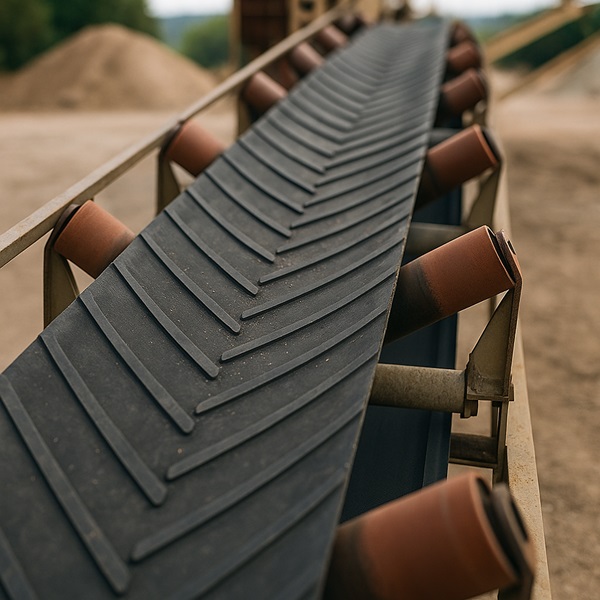

5. آجدار (Chevron): برای خطوط شیب دار که مانع سر خوردن مواد می شود.

استفاده از لاستیک نوار نقاله باعث کاهش توقف های ناگهانی خط تولید، کاهش هزینه تعمیر و نگهداری و بهبود بهره وری کارخانه می شود. بنابراین می توان گفت لاستیک نوار نقاله یکی از قطعات کلیدی سیستم های حمل ونقل صنعتی است که انتخاب درست آن نقش مستقیمی در راندمان و ایمنی خطوط تولید ایفا می کند.

ویژگی‌های فنی لاستیک نوار نقاله

ویژگی‌های فنی لاستیک نوار نقاله مهم‌ترین معیار برای سنجش کیفیت و دوام تسمه در خطوط انتقال مواد است. ساختار این تسمه از روکش لاستیکی مقاوم و لاشه داخلی EP یا NN تشکیل می‌شود که وظیفه تحمل فشار و بار را بر عهده دارد.
مهم‌ترین مشخصات فنی شامل ضخامت روکش بالا و پایین، تعداد لایه‌ها (Plies)، مقاومت کششی (N/mm) و نوع ترکیب لاستیکی است. هرچه ضخامت روکش بیشتر باشد، مقاومت تسمه در برابر سایش، پارگی و ضربه بالاتر می‌رود. تسمه‌های چند‌لایه نیز برای خطوط معدنی و سنگین عملکرد بهتری دارند.
در صورت نیاز به مقاومت خاص، تسمه می‌تواند ضدحرارت، ضدروغن، ضدحریق یا آنتی‌استاتیک انتخاب شود. همچنین در خطوط شیب‌دار، استفاده از تسمه آجدار ضروری است تا مانع سرخوردن مواد شود. رعایت این ویژگی‌ها تضمین‌کننده طول عمر بالا و عملکرد پایدار تسمه نقاله است.

تفاوت EP و NN در لاستیک نوار نقاله

EP و NN دو نوع اصلی لاشه تسمه نقاله هستند که هرکدام کاربرد جداگانه‌ای دارند. در تسمه EP، تار از جنس پلی‌استر و پود از نایلون است؛ ترکیبی که باعث مقاومت کششی بالا، جذب ضربه بهتر و پایداری بیشتر در برابر رطوبت می‌شود. به همین دلیل EP بهترین گزینه برای معادن، بارهای سنگین و خطوط طولانی است.
در تسمه NN تار و پود هر دو نایلونی‌اند؛ این ساختار انعطاف‌پذیری بیشتری ایجاد می‌کند و برای خطوط سبک‌تر یا مسیرهای دارای خم زیاد مناسب است، اما نسبت به رطوبت حساس‌تر است و افزایش طول بیشتری دارد.
به‌طور خلاصه:
•    EP برای کارهای سنگین، سایش بالا و محیط‌های صنعتی سخت مناسب‌تر است.
•    NN برای مسیرهای سبک، انعطاف‌پذیر و خطوط کوتاه کاربرد دارد.

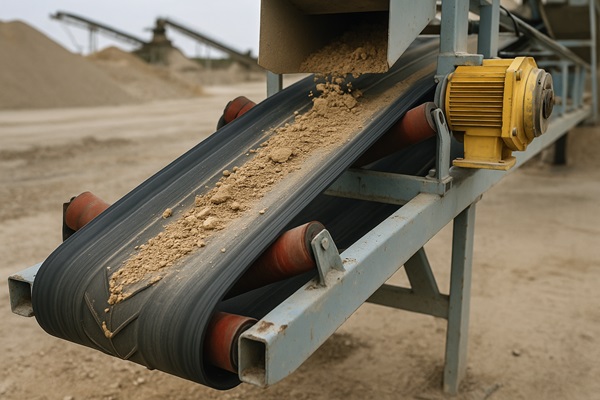

نحوه عملکرد لاستیک نوار نقاله

لاستیک نوار نقاله در سنگ شکن ها و خطوط انتقال مواد، یکی از اجزای کلیدی برای حفظ کارایی و ایمنی سیستم محسوب می شود. این روکش ها معمولاً بر روی سطح اصلی تسمه و یا لبه های آن نصب می شوند و وظیفه دارند بار و مواد معدنی را با کمترین لغزش جابه جا کنند. در واقع، کیفیت و مقاومت لاستیک نوار نقاله تعیین کننده طول عمر تسمه و میزان بهره وری خط تولید است.

عملکرد سیستم به این صورت است که تسمه نقاله انرژی خود را از موتور و گیربکس دریافت کرده و به کمک درام ابتدایی و انتهایی به حرکت در می آید. سرعت حرکت تسمه بسته به نوع خط تولید قابل تنظیم است و همین ویژگی باعث می شود در حین انتقال، عملیات دیگری مانند خشک کردن، شست وشو یا جداسازی نیز روی محصولات انجام شود. لاستیک نوار نقاله در این فرآیند نقش حیاتی دارد؛ زیرا سطحی مقاوم و ایمن برای تماس مستقیم بار فراهم می کند.

مواد اولیه لاستیک نوار نقاله بر اساس شرایط کاری انتخاب می شود؛ برخی از آن ها مقاوم به حرارت، برخی مقاوم به روغن و برخی دیگر ضدحریق یا آنتی استاتیک هستند. در سنگ شکن ها که شرایط کاری بسیار سنگین و همراه با ضربه های شدید است، از لاستیک های مقاوم در برابر سایش و پارگی استفاده می شود تا در برابر خردایش سنگ ها دوام بیاورند.

به کارگیری لاستیک نوار نقاله در سنگ شکن علاوه بر جلوگیری از خرابی زودرس تسمه، مانع از لغزش مواد می شود . این ویژگی ها باعث افزایش طول عمر تسمه، کاهش هزینه های تعمیر و نگهداری و بهبود بهره وری در فرآیند سنگ شکنی خواهد شد. بنابراین، انتخاب لاستیک مناسب بر اساس شرایط محیطی و نوع مواد حمل شده، تضمین کننده عملکرد بهینه کل سیستم است.

عملکرد و مزیت‌های لاستیک نوار نقاله در خطوط انتقال مواد

لاستیک نوار نقاله به‌عنوان یکی از حیاتی‌ترین اجزای سیستم‌های انتقال مواد در معادن، کارخانه‌ها و صنایع سنگین شناخته می‌شود. این نوع لاستیک با تحمل فشار بالا، مقاومت در برابر سایش و پاره‌شدن، باعث افزایش عمر مفید کل سیستم می‌گردد.
یکی از مهم‌ترین مزیت‌های این لاستیک‌ها، خاصیت انعطاف‌پذیری در شرایط کاری سخت است که مانع ترک‌خوردگی در دماهای بالا و پایین می‌شود. همچنین طراحی سطح آن‌ها می‌تواند صاف یا آج‌دار باشد که انتخاب نوع مناسب بسته به نوع مواد حمل‌شونده انجام می‌گیرد.
استفاده از لاستیک‌های باکیفیت در نوار نقاله نه تنها از توقف تولید جلوگیری می‌کند بلکه با کاهش نیاز به تعویض مکرر، هزینه‌های نگهداری سیستم را نیز به‌طور چشمگیری پایین می‌آورد. شرکت ماکان سنگ شکن با ارائه لاستیک‌های نوار نقاله مقاوم و استاندارد، تضمین‌کننده عملکرد پایدار خطوط انتقال شماست.

خرید لاستیک نوار نقاله

برای خرید لاستیک نوار نقاله مناسب، ابتدا باید نوع کاربری و شرایط محیطی خط تولید خود را مشخص کنید. هر صنعت، نوع خاصی از تسمه نقاله را نیاز دارد؛ به عنوان مثال در معادن و صنایع سنگین، تسمه های مقاوم به سایش و ضربه بهترین گزینه اند، در صنایع غذایی باید از تسمه های بهداشتی و مقاوم به روغن استفاده شود و در خطوط حرارتی، تسمه های مقاوم در برابر دماهای بالا کارایی دارند.

انواع لاستیک نوار نقاله در ابعاد مختلف از ۲۰ تا ۱۲۰ سانتیمتر عرض قابل عرضه است و بر اساس نیاز شما می توان ضخامت و تعداد لایه ها را نیز سفارشی سازی کرد. در نتیجه، چه برای انتقال مصالح سنگین معدنی و چه برای خطوط سبک تر، گزینه ای متناسب خواهید یافت.

قیمت لاستیک نوار نقاله

قیمت لاستیک نوار نقاله به فاکتورهایی مانند عرض تسمه، ضخامت روکش بالا و پایین، تعداد لایه ها (Plies)، نوع لاشه (EP/NN/Steel Cord)، کیفیت متریال و برند تولیدکننده بستگی دارد. معمولاً تسمه های عرض بیشتر و ضخامت بالاتر، قیمت بالاتری دارند. همچنین، محصولات مقاوم به حرارت، روغن یا ضدحریق به دلیل ترکیبات خاص، هزینه بیشتری خواهند داشت.

به طور نمونه، لیست قیمت می تواند به تفکیک عرض ارائه شود:

1. لاستیک نوار نقاله عرض 50 سانتیمتر
2. لاستیک نوار نقاله عرض 60 سانتیمتر
3. لاستیک نوار نقاله عرض 70 سانتیمتر

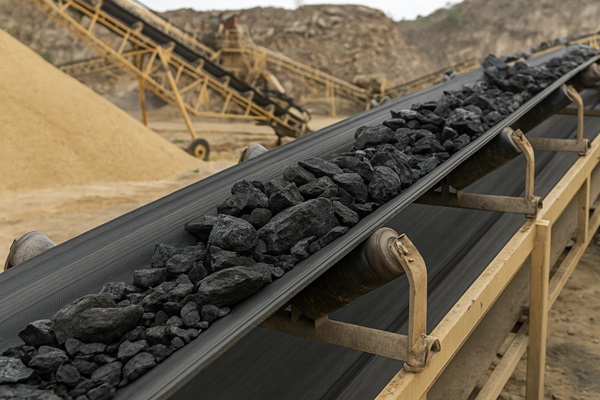

4. لاستیک نوار نقاله عرض 80 سانتیمتر

برای دریافت قیمت روز لاستیک نوار نقاله، توصیه می شود مستقیماً با واحد فروش ماکان سنگ شکن تماس بگیرید تا بر اساس ابعاد، برند و شرایط خط تولید، مناسب ترین پیشنهاد به شما ارائه شود.

لاستیک نوار نقاله باید چه ویژگی هایی داشته باشد؟

لاستیک نوار نقاله بخش اصلی در شاسی نوار نقاله است که تمام بار مستقیماً روی آن قرار می گیرد؛ بنابراین کیفیت و ویژگی های آن مستقیماً بر عمر مفید تسمه و راندمان خط تولید اثر می گذارد. لاستیک مناسب باید در برابر عوامل مختلفی مانند گرما، سرما، سایش، پارگی، انبساط و انقباض مقاوم باشد. هرگونه ضعف در این موارد می تواند باعث توقف خط، افزایش هزینه های تعمیر و کاهش بهره وری شود.

برای محیط های معدنی یا خطوطی با سایش بالا، استفاده از لاستیک های عاج دار توصیه می شود تا چسبندگی بهتری ایجاد کرده و از لغزش مواد جلوگیری کند. علاوه بر این، بسته به شرایط کاری، می توان از لاستیک های ضدحرارت، مقاوم به روغن، ضدحریق یا آنتی استاتیک استفاده کرد.

کاربردهای لاستیک نوار نقاله

لاستیک نوار نقاله در صنایع مختلف به عنوان یکی از مهم‌ترین اجزای سیستم حمل‌ونقل پیوسته شناخته می‌شود. این قطعه وظیفه انتقال مواد خام، سنگ، شن، محصولات بسته‌بندی‌شده و حتی مواد فله‌ای را در خطوط تولید بر عهده دارد. از صنایع معدنی و کارخانجات سیمان گرفته تا صنایع غذایی، دارویی و پتروشیمی، تسمه نقاله نقشی حیاتی در افزایش سرعت تولید و کاهش هزینه‌های انسانی ایفا می‌کند.
در بخش معدن، لاستیک نوار نقاله به جابجایی سنگ‌آهن، مس، زغال‌سنگ و مصالح سنگی کمک می‌کند و در صنایع فلزی و نیروگاهی نیز برای انتقال مواد حجیم و سنگین به کار می‌رود. همچنین در کارخانه‌های بسته‌بندی، فرودگاه‌ها و مراکز لجستیکی، استفاده از نوار نقاله موجب بهبود ایمنی و نظم در فرآیند انتقال می‌شود.

ساختار لاستیک نوار نقاله

تسمه نقاله لاستیکی از چندین لایه مقاوم تشکیل شده است که هر کدام نقش خاصی در استحکام و دوام آن دارند. بخش رویی و زیرین تسمه معمولاً از لاستیک مقاوم در برابر سایش و حرارت ساخته می‌شود تا در تماس مستقیم با مواد، دچار پارگی یا فرسایش نشود. در میان این دو لایه، شبکه‌ای از الیاف منجید یا سیم‌های فولادی قرار دارد که به نوار نقاله قدرت کششی بالا و پایداری در برابر فشار می‌بخشد.
در نوار نقاله‌های صنعتی سنگین، از ترکیبات خاصی مانند لاستیک مقاوم به حرارت، ضدروغن یا مقاوم در برابر مواد شیمیایی استفاده می‌شود تا طول عمر تسمه افزایش یابد و عملکرد سیستم انتقال پایدار بماند. ساختار دقیق و چندلایه این محصول، آن را به گزینه‌ای ایده‌آل برای محیط‌های صنعتی سنگین و پر فشار تبدیل کرده است.



سوالات متداول لاستیک نوار نقاله

+ چگونه نوع مناسب روکش لاستیک نوار نقاله را انتخاب کنیم؟

انتخاب روکش به شرایط کاری بستگی دارد: برای مواد ساینده از ضدسایش (گریدهای DIN/ISO معادل Y/W/X یا L/D/H)، برای دمای بالا از حرارتی (T1/T2)، برای محیط‌های روغنی از گریدهای مقاوم به روغن (MOR/OR) و برای محیط‌های حساس از ضدحریق/آنتی‌استاتیک استفاده کنید.

+ تسمه EP، NN و استیل‌کورد چه تفاوتی دارند و هرکدام چه کاربردی دارند؟

EP (پلی‌استر/نایلون) پایداری ابعادی و کشسانی طولی کم‌تری دارد و برای خطوط عمومی مناسب است. NN (نایلون/نایلون) انعطاف‌پذیرتر است و ضربه را بهتر جذب می‌کند. استیل‌کورد برای مسیرهای طولانی، بار بسیار سنگین و شیب‌های زیاد انتخاب می‌شود و بیشترین استحکام کششی را فراهم می‌کند.

+ چه زمانی باید از نوار نقاله آجدار (Chevron) استفاده کرد؟

در خطوط شیبدار یا زمانی که احتمال سرخوردن مواد دانه‌ای و فله‌ای وجود دارد. آج‌ها چسبندگی را افزایش داده و انتقال یکنواخت‌تری روی شیب ایجاد می‌کنند.

+ تعداد لایه‌ها (Plies) و ضخامت روکش چه تاثیری بر کارایی دارند؟

افزایش تعداد لایه‌ها استحکام کششی و مقاومت در برابر پارگی را بالا می‌برد. ضخامت روکش بالا/پایین، عمر در برابر سایش و ضربه را افزایش می‌دهد. انتخاب باید متناسب با عرض، طول مسیر، قطر درام‌ها، سرعت و نوع ماده حمل‌شونده انجام شود.

+ علائم فرسودگی لاستیک نوار نقاله چیست و چه زمانی باید تعویض شود؟

ترک‌های سطحی، بریدگی‌های عمیق، پوسته‌شدن روکش، نمایان‌شدن منجید/سیم، کاهش چسبندگی و لغزش غیرعادی از نشانه‌هاست. مشاهده هرکدام به‌همراه افزایش توقفات، زمان برنامه‌ریزی برای تعمیر یا تعویض را نشان می‌دهد.

+ اتصال سرد، گرم و مکانیکی چه تفاوتی دارند؟

اتصال گرم (ولکانایز) مقاوم‌ترین و بادوام‌ترین روش برای خطوط پرتنش است. اتصال سرد سریع‌تر و اقتصادی‌تر است اما دوام کم‌تری دارد. بست مکانیکی برای تعمیرات فوری یا خطوط سبک به‌کار می‌رود و نصب ساده‌تری دارد.

+ چه گریدی برای تماس با روغن، چربی یا مواد شیمیایی مناسب است؟

روکش‌های مقاوم به روغن (MOR/OR) برای تماس با روغن/چربی و روکش‌های مقاوم شیمیایی برای محیط‌های اسیدی/قلیایی توصیه می‌شوند تا تورم و تخریب لاستیک کاهش یابد و عمر تسمه افزایش پیدا کند.

+ برای افزایش دوام تسمه در معادن و سنگ‌شکن‌ها چه نکاتی را رعایت کنیم؟

انتخاب روکش ضدسایش مناسب، تنظیم صحیح هم‌راستایی رولیک‌ها و درام‌ها، استفاده از سیستم پاک‌کننده (Scraper) مؤثر، رعایت قطر استاندارد درام و سرویس‌های دوره‌ای (تنظیم کشش، بازبینی اتصالات) عمر تسمه را به‌طور محسوسی افزایش می‌دهد.
