محاسبه و انتخاب ظرفیت مناسب نوار نقاله در معادن

نقش نوار نقاله در بهره‌وری خطوط خردایش

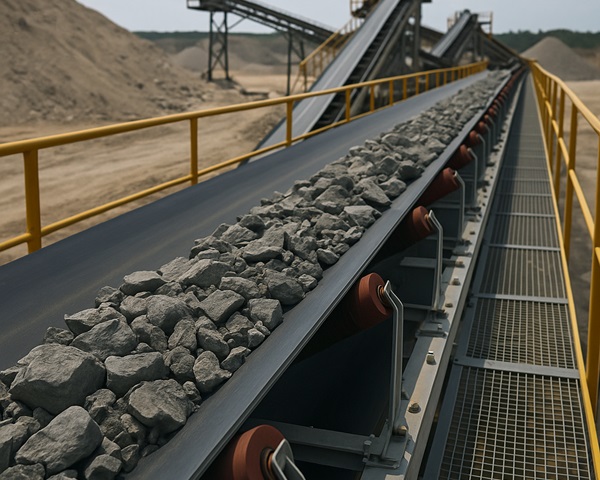

نوار نقاله‌ها در معادن، به‌عنوان ستون فقرات سیستم انتقال مواد شناخته می‌شوند. عملکرد پایدار و دقیق آن‌ها باعث می‌شود مواد خردشده از سنگ‌شکن‌ها به‌صورت پیوسته و بدون توقف به مرحله بعدی فرآوری منتقل شوند. در واقع، هرگونه اختلال در عملکرد نوار نقاله مستقیماً بر راندمان کل خط تأثیر می‌گذارد.
نوار نقاله با ظرفیت مناسب، می‌تواند جریان یکنواختی از مواد را حفظ کند؛ موضوعی که موجب کاهش فشار لحظه‌ای بر دستگاه‌های سنگ‌شکن و سرندها می‌شود. از سوی دیگر، استفاده از نوار نقاله‌ای با ظرفیت کمتر از میزان تولید، معمولاً باعث تجمع مواد و توقف‌های مکرر در خط تولید خواهد شد.
به همین دلیل، انتخاب ظرفیت درست نوار نقاله نه فقط یک تصمیم مکانیکی، بلکه یک تصمیم استراتژیک در طراحی خط تولید است. با رعایت این اصل، می‌توان به بهره‌وری بالاتر، کاهش هزینه‌های تعمیرات و افزایش طول عمر تجهیزات سنگ‌شکنی دست یافت.

پیامدهای انتخاب اشتباه ظرفیت در معادن

انتخاب نادرست ظرفیت نوار نقاله می‌تواند مشکلات فنی و اقتصادی قابل‌توجهی برای مجموعه‌های معدنی ایجاد کند. زمانی که ظرفیت کمتر از نیاز واقعی در نظر گرفته شود، فشار بیش از حد بر روی تسمه و اجزای مکانیکی وارد می‌شود و احتمال پارگی تسمه یا خرابی رولیک‌ها بالا می‌رود. همچنین این وضعیت منجر به توقف‌های مکرر خط تولید، کاهش سرعت بارگیری کامیون‌ها و در نهایت افت تولید روزانه معدن می‌شود.
در مقابل، انتخاب نوار نقاله‌ای با ظرفیت بیش از حد نیز هزینه‌های غیرضروری را به مجموعه تحمیل می‌کند. موتورهای بزرگ‌تر، توان مصرفی بالاتر و ساختار شاسی سنگین‌تر از جمله تبعات این انتخاب هستند. افزون بر آن، در معادنی که فضا محدود است، نوارهای عریض و حجیم می‌توانند باعث اشغال بی‌مورد مسیرهای کاری شوند.
در نتیجه، ظرفیت نوار نقاله باید به‌گونه‌ای انتخاب شود که بین سرعت انتقال، حجم بار، انرژی مصرفی و شرایط محیطی معدن توازن برقرار گردد. کارشناسان ماکان سنگ شکن با تجربه طراحی خطوط متعدد، معمولاً این محاسبات را بر اساس نوع ماده معدنی و ظرفیت واقعی سنگ‌شکن انجام می‌دهند تا بهترین نتیجه حاصل شود.

عوامل مؤثر بر تعیین ظرفیت نوار نقاله

انتخاب ظرفیت نوار نقاله در معادن، صرفاً با درنظر گرفتن سرعت یا عرض تسمه انجام نمی‌شود؛ بلکه مجموعه‌ای از عوامل فنی، فیزیکی و محیطی در این تصمیم‌گیری مؤثر هستند. شناخت دقیق این پارامترها می‌تواند از بروز خطاهای پرهزینه در طراحی و بهره‌برداری جلوگیری کند. در ادامه، مهم‌ترین عوامل را بررسی می‌کنیم:

نوع و ویژگی فیزیکی ماده معدنی

یکی از اصلی‌ترین فاکتورها در محاسبه ظرفیت، نوع ماده‌ای است که قرار است توسط نوار نقاله حمل شود. مواد معدنی دارای چگالی، رطوبت، اندازه ذرات و زاویه انباشت متفاوتی هستند که هر کدام بر روی توان انتقال تأثیر مستقیم دارند.
برای مثال، موادی مانند سیلیس یا سنگ‌آهن به دلیل وزن مخصوص بالا، ظرفیت کمتری نسبت به موادی مانند زغال‌سنگ یا ماسه خشک در همان عرض نوار ایجاد می‌کنند. همچنین وجود رطوبت بالا باعث چسبندگی و کاهش روانی حرکت مواد روی تسمه می‌شود که در نتیجه باید سرعت و زاویه کار نوار کاهش یابد.
در طراحی‌های حرفه‌ای، مهندسان ماکان سنگ شکن همیشه نوع ماده معدنی را به‌عنوان نخستین پارامتر در انتخاب ظرفیت مدنظر قرار می‌دهند تا نوار نقاله بتواند بار را بدون لغزش یا تجمع حمل کند.

سرعت حرکت نوار و زاویه شیب مسیر

سرعت نوار نقاله رابطه مستقیمی با ظرفیت انتقال دارد، اما افزایش بیش از اندازه سرعت همیشه نتیجه مطلوبی به همراه ندارد. زمانی که سرعت تسمه از حد مجاز بیشتر شود، احتمال لغزش، پخش شدن مواد و سایش سطح نوار افزایش می‌یابد.
در خطوط انتقال افقی، سرعت می‌تواند بیشتر تنظیم شود، اما در مسیرهای شیبدار باید به زاویه انتقال توجه ویژه داشت. معمولاً در معادن، زاویه مجاز انتقال بین ۱۰ تا ۱۸ درجه در نظر گرفته می‌شود؛ زاویه‌های بالاتر نیازمند استفاده از تسمه‌های عاج‌دار یا دیواره‌دار هستند تا از ریزش مواد جلوگیری شود.
ترکیب درست میان سرعت و زاویه، یکی از مهم‌ترین تصمیم‌های مهندسی در تعیین ظرفیت واقعی است.

عرض نوار نقاله و تأثیر آن بر حجم انتقال

عرض تسمه به‌صورت مستقیم بر سطح مقطع بارگیری مواد اثر می‌گذارد. هرچه عرض تسمه بیشتر باشد، حجم مواد قابل‌انتقال نیز افزایش می‌یابد. در معادن معمولاً از عرض‌های ۴۰، ۶۰، ۸۰ و ۱۰۰ سانتی‌متر استفاده می‌شود و انتخاب آن بر اساس حجم تولید، نوع ماده و شرایط فیزیکی مسیر صورت می‌گیرد.
با این حال، افزایش عرض تسمه باید با قدرت موتور، قطر درام‌ها و ساختار شاسی نیز هماهنگ باشد. انتخاب تسمه‌های عریض بدون تقویت سیستم درایو می‌تواند موجب لغزش یا آسیب به محورهای نوار شود.
به همین دلیل، تیم فنی ماکان سنگ شکن همواره محاسبه عرض و ظرفیت را به‌صورت هم‌زمان انجام می‌دهد تا توازن مکانیکی حفظ گردد.

ظرفیت واقعی در مقابل ظرفیت اسمی نوار نقاله

در طراحی‌های صنعتی، دو مفهوم متفاوت برای ظرفیت وجود دارد:
ظرفیت اسمی (Nominal Capacity) که در شرایط ایده‌آل و آزمایشگاهی اندازه‌گیری می‌شود و
ظرفیت واقعی (Actual Capacity) که بر اساس شرایط محیطی معدن، زاویه، رطوبت و عملکرد واقعی دستگاه تعیین می‌شود.
در عمل، ظرفیت واقعی معمولاً بین ۸۰ تا ۹۰ درصد ظرفیت اسمی است. مهندسان خبره با در نظر گرفتن ضریب اطمینان، ظرفیت نهایی را طوری تنظیم می‌کنند که سیستم در شرایط متغیر نیز پایداری خود را حفظ کند.
این تفاوت در نگاه مهندسی باعث می‌شود خطوط ماکان سنگ شکن در معادن مختلف، عملکردی پایدار و بدون توقف‌های ناگهانی داشته باشند.

نکات فنی در انتخاب نوار نقاله برای معادن

انتخاب نوار نقاله مناسب برای معادن فراتر از محاسبه ظرفیت است و نیازمند درک عمیق از شرایط کاری، نوع مواد و هماهنگی کامل با سایر تجهیزات خط می‌باشد. در بسیاری از معادن، کوچک‌ترین اشتباه در انتخاب توان موتور یا زاویه مسیر می‌تواند منجر به افت عملکرد و افزایش استهلاک شود. بنابراین طراحان خطوط انتقال باید تمام عوامل فنی را به صورت یکپارچه بررسی کنند تا سیستم در بلندمدت بازدهی پایدار داشته باشد.

هماهنگی بین ظرفیت نوار نقاله و سایر تجهیزات سنگ‌شکن

یکی از اصول پایه در طراحی خطوط خردایش، ایجاد توازن میان ظرفیت نوار نقاله و تجهیزات اصلی نظیر فیدر، سنگ‌شکن فکی، کوبیت یا هیدروکن است. اگر ظرفیت نوار کمتر از خروجی سنگ‌شکن باشد، مواد در محل تخلیه انباشته شده و فشار مضاعفی بر تسمه و رولیک‌ها وارد می‌شود. در مقابل، نوار نقاله‌ای با ظرفیت بسیار بالا ممکن است به دلیل کمبود خوراک ورودی، بخش زیادی از توان خود را بیهوده مصرف کند. در طراحی‌های صنعتی ماکان سنگ شکن، محاسبات به گونه‌ای انجام می‌شود که تمامی اجزا از لحاظ ظرفیت، توان الکتریکی و زمان بارگیری با یکدیگر هماهنگ باشند تا عملکرد خط به صورت پیوسته و بدون توقف صورت گیرد.

بررسی توان موتور و سیستم درایو

توان موتور نوار نقاله باید با وزن مواد، طول مسیر، اصطکاک رولیک‌ها و زاویه انتقال متناسب باشد. انتخاب موتوری با توان پایین موجب افزایش فشار بر تسمه و کاهش طول عمر آن می‌شود، در حالی که موتورهای بیش از اندازه قوی هزینه اولیه و مصرف برق را بالا می‌برند. سیستم درایو نیز باید به گونه‌ای طراحی شود که گشتاور راه‌اندازی به اندازه کافی برای حرکت تسمه در حالت بار کامل وجود داشته باشد. استفاده از درام‌های مناسب، گیربکس‌های با راندمان بالا و سیستم‌های کنترل سرعت متغیر (VFD) می‌تواند باعث بهینه‌سازی عملکرد شود. در پروژه‌های بزرگ معدنی، مهندسان ماکان سنگ شکن معمولاً با محاسبات دقیق گشتاور و منحنی بار موتور، توان بهینه را تعیین می‌کنند.

تأثیر طول مسیر و تعداد ایستگاه‌ها در انتخاب ظرفیت

طول نوار نقاله تأثیر قابل توجهی بر نیاز به توان موتور، نوع رولیک‌ها و ظرفیت نهایی سیستم دارد. در مسیرهای طولانی، مقاومت اصطکاکی افزایش یافته و برای حفظ ظرفیت باید یا توان موتور افزایش یابد یا از رولیک‌های با بلبرینگ دقیق‌تر استفاده شود. همچنین در معادنی که مسیر انتقال دارای چند نقطه تخلیه یا انشعاب است، ظرفیت باید بر اساس نقطه بحرانی یا بیشترین بارگذاری محاسبه گردد. در طراحی‌های تخصصی، طول نوار و محل قرارگیری ایستگاه‌ها به گونه‌ای تنظیم می‌شود که توزیع بار یکنواخت و استهلاک اجزا حداقل باشد. این دقت مهندسی، مزیتی است که ماکان سنگ شکن همواره در طراحی‌های خود رعایت می‌کند.

راهکارهای بهینه‌سازی ظرفیت نوار نقاله در معادن

حتی در صورت انتخاب ظرفیت مناسب، عملکرد نوار نقاله در طول زمان ممکن است به دلیل سایش، تنظیم نادرست یا شرایط محیطی دچار افت شود. برای جلوگیری از این مسئله، لازم است اقدامات فنی و مدیریتی مشخصی در طراحی و نگهداری سیستم صورت گیرد تا راندمان واقعی نزدیک به ظرفیت طراحی‌شده باقی بماند. در ادامه به برخی از مهم‌ترین راهکارهای بهینه‌سازی اشاره می‌کنیم.

افزایش بازده با انتخاب زاویه مناسب بارگیری و تخلیه

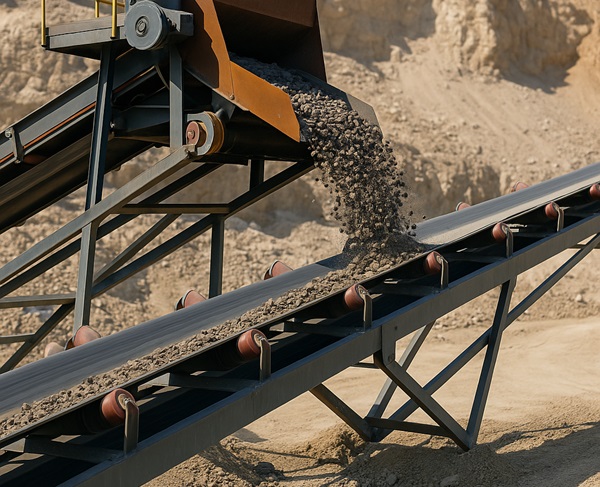

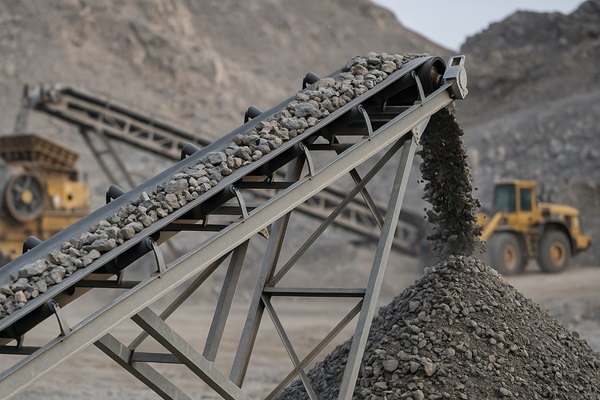

زاویه بارگیری و تخلیه تأثیر مستقیمی بر میزان پرشدگی تسمه و حجم انتقال دارد. اگر زاویه بارگیری بیش از حد باشد، مواد به شکل نامنظم بر روی تسمه قرار می‌گیرند و سطح مؤثر بار کاهش می‌یابد. در مقابل، زاویه تخلیه نامناسب باعث تجمع یا ریزش مواد در محل انتقال می‌شود.
مهندسان ماکان سنگ شکن با بررسی دقیق محل نصب، ارتفاع تجهیزات و سرعت تسمه، زاویه‌های ورودی و خروجی را طوری تنظیم می‌کنند که جریان مواد روان، پیوسته و بدون پرت‌ریزی باشد. این تنظیمات ساده در بسیاری از پروژه‌ها توانسته ظرفیت واقعی را تا ۱۰ درصد افزایش دهد و مصرف انرژی را کاهش دهد.

بهبود راندمان با استفاده از رولیک‌های باکیفیت

رولیک‌ها از اجزای کلیدی نوار نقاله هستند و هرگونه نقص در آن‌ها به‌طور مستقیم باعث افزایش اصطکاک، مصرف انرژی و کاهش ظرفیت انتقال می‌شود. استفاده از رولیک‌های با بلبرینگ‌های دقیق، آب‌بندی مناسب و مقاومت بالا در برابر گردوغبار از مهم‌ترین عوامل پایداری سیستم است.
در معادن روباز یا محیط‌های مرطوب، رولیک‌های معمولی خیلی زود دچار خوردگی و لرزش می‌شوند که این امر باعث افزایش مقاومت حرکتی و در نتیجه کاهش ظرفیت واقعی خواهد شد. ماکان سنگ شکن برای خطوط سنگین، از رولیک‌های صنعتی با یاتاقان تقویت‌شده استفاده می‌کند که ضمن تحمل وزن بالا، حرکت نرم و یکنواخت تسمه را تضمین می‌نماید.

استفاده از شاسی‌های مقاوم برای جلوگیری از افت ظرفیت

شاسی نوار نقاله باید توان تحمل وزن مواد، موتور و اجزای متحرک را در طول زمان داشته باشد. در بسیاری از معادن، به‌ویژه در مسیرهای شیبدار، شاسی ضعیف باعث تغییر زاویه قرارگیری رولیک‌ها و افت سطح مقطع بار می‌شود. این موضوع در بلندمدت منجر به کاهش ظرفیت انتقال و افزایش استهلاک تسمه خواهد شد.
طراحی اصولی شاسی با استفاده از پروفیل‌های صنعتی مقاوم، تقویت اتصالات جوشی و رعایت تراز دقیق در هنگام نصب، از جمله اقداماتی است که در خطوط تولید ماکان سنگ شکن انجام می‌شود. شاسی‌های مقاوم و استاندارد علاوه بر حفظ ظرفیت واقعی، مانع از لرزش، انحراف تسمه و آسیب به اجزای دیگر می‌گردند.

نکات ایمنی و نگهداری در عملکرد نوار نقاله

نوار نقاله‌ها در محیط‌های معدنی معمولاً به‌صورت مداوم و در شرایط کاری سخت فعالیت می‌کنند. گردوغبار، رطوبت، بار سنگین و تغییرات دمایی از عواملی هستند که می‌توانند بر عملکرد سیستم اثر منفی بگذارند. رعایت اصول ایمنی و نگهداری منظم، تضمین‌کننده عمر طولانی و ظرفیت پایدار دستگاه است. در پروژه‌های صنعتی، شرکت ماکان سنگ شکن همواره بر اهمیت نگهداری پیشگیرانه تأکید دارد تا از توقف‌های ناگهانی و کاهش راندمان جلوگیری شود.

اهمیت تنظیم کشش و سرعت برای جلوگیری از اضافه‌بار

کشش تسمه باید به گونه‌ای تنظیم شود که تسمه در زمان بار کامل، دچار لغزش یا کشیدگی بیش از حد نشود. کشش نامناسب یکی از رایج‌ترین علل پارگی تسمه و افت ظرفیت نوار نقاله است. اگر کشش کم باشد، تسمه بر روی درام‌ها سر می‌خورد و در صورت زیاد بودن، فشار اضافی بر یاتاقان‌ها و رولیک‌ها وارد می‌شود.
همچنین کنترل سرعت حرکت تسمه، نقش مهمی در ایمنی دارد. افزایش سرعت بدون در نظر گرفتن ظرفیت بارگیری، احتمال سرریز مواد، افزایش حرارت اصطکاکی و استهلاک قطعات را بالا می‌برد. نصب سیستم‌های کنترل خودکار سرعت یا سنسورهای هشدار اضافه‌بار، از جمله اقداماتی است که ماکان سنگ شکن در طراحی‌های جدید خود به کار می‌گیرد تا خط تولید در شرایط ایمن و متعادل کار کند.

بازرسی دوره‌ای اجزای نوار نقاله برای حفظ ظرفیت طراحی‌شده

بازرسی منظم اجزای نوار نقاله شامل تسمه، رولیک‌ها، درام‌ها، یاتاقان‌ها و شاسی، یکی از مهم‌ترین گام‌ها در نگهداری اصولی است. با گذشت زمان، سایش تسمه یا گیرکردن رولیک‌ها می‌تواند ظرفیت انتقال را کاهش دهد و مصرف انرژی را بالا ببرد.
در معادن بزرگ، توصیه می‌شود برنامه بازرسی بر اساس تعداد ساعت کار نوار تنظیم شود تا پیش از وقوع خرابی جدی، مشکلات احتمالی شناسایی و رفع شوند. ماکان سنگ شکن با ارائه خدمات فنی و مشاوره دوره‌ای، به مشتریان خود کمک می‌کند تا ظرفیت واقعی سیستم در طول زمان ثابت بماند و از توقف‌های ناگهانی جلوگیری شود.
به‌روزرسانی بلبرینگ‌ها، تعویض تسمه در زمان مناسب و روغن‌کاری منظم از اقداماتی است که در کنار رعایت استانداردهای ایمنی، نقش بسزایی در حفظ راندمان و کاهش هزینه‌های تعمیرات دارد.

جمع‌بندی و توصیه مهندسی ماکان سنگ شکن

در طراحی و بهره‌برداری از خطوط انتقال مواد در معادن، محاسبه و انتخاب ظرفیت مناسب نوار نقاله یکی از حساس‌ترین تصمیم‌های مهندسی است. ظرفیت نوار نقاله نه‌تنها بر میزان تولید روزانه اثر می‌گذارد، بلکه به‌طور مستقیم در مصرف انرژی، دوام تجهیزات و ایمنی کاری نیز نقش دارد. انتخاب ظرفیت بیش از حد، هزینه‌های اضافی و مصرف برق بالا را به همراه دارد، در حالی که ظرفیت کمتر از نیاز واقعی باعث فشار بیش از اندازه بر تسمه و توقف‌های مکرر خط تولید می‌شود. دستیابی به نقطه تعادل میان این دو حالت، نتیجه محاسبات دقیق و تجربه عملی در پروژه‌های صنعتی است.

مهندسان ماکان سنگ شکن با تکیه بر سال‌ها تجربه در طراحی و نصب نوار نقاله‌های معدنی، همواره در انتخاب ظرفیت مناسب، تمامی عوامل فنی مانند نوع ماده، چگالی، سرعت تسمه، زاویه مسیر و شرایط محیطی را به‌صورت تلفیقی بررسی می‌کنند. این نگاه جامع باعث شده تا خطوط طراحی‌شده توسط این شرکت، از پایداری بالا، عمر طولانی و بهره‌وری انرژی مطلوب برخوردار باشند.

در نهایت، توصیه ماکان سنگ شکن به مدیران و فعالان حوزه معدن این است که طراحی نوار نقاله را تنها به‌عنوان بخشی از تجهیزات انتقال در نظر نگیرند، بلکه آن را به‌عنوان قلب تپنده خط تولید ببینند. با بهره‌گیری از مشاوره فنی و طراحی اختصاصی، می‌توان از ظرفیت واقعی سیستم حداکثر استفاده را برد و از بروز هزینه‌های پنهان در آینده جلوگیری کرد. در صورتی که قصد راه‌اندازی یا بهینه‌سازی خطوط نوار نقاله در معدن خود را دارید، کارشناسان ماکان سنگ شکن آماده ارائه راهکارهای دقیق، اقتصادی و متناسب با نیاز واقعی شما هستند.

سوالات متداول درباره ظرفیت نوار نقاله در معادن

+ ظرفیت نوار نقاله چیست و چگونه محاسبه می‌شود؟

ظرفیت نوار نقاله مقدار موادی است که در واحد زمان (معمولاً تن در ساعت) توسط سیستم حمل می‌شود. برای محاسبه ظرفیت، از فرمول Q = ρ × A × V استفاده می‌شود که در آن ρ چگالی ماده، A سطح مقطع بار و V سرعت تسمه است. این محاسبه به مهندسان کمک می‌کند تا ظرفیت واقعی انتقال مواد را بر اساس نوع ماده و شرایط کاری تعیین کنند.

+ چه عواملی بر ظرفیت واقعی نوار نقاله تأثیر می‌گذارند؟

عواملی مانند نوع ماده معدنی، رطوبت، زاویه شیب مسیر، عرض تسمه و سرعت حرکت از مهم‌ترین متغیرهای مؤثر هستند. در شرایط محیطی معدن، معمولاً ظرفیت واقعی بین ۸۰ تا ۹۰ درصد ظرفیت اسمی در نظر گرفته می‌شود تا از فشار اضافی بر سیستم جلوگیری شود.

+ آیا افزایش سرعت نوار نقاله باعث بالا رفتن ظرفیت می‌شود؟

افزایش سرعت تسمه می‌تواند ظرفیت را بالا ببرد اما تنها تا حد مشخصی مفید است. اگر سرعت بیش از اندازه افزایش یابد، احتمال سرریز مواد، لرزش و سایش تسمه بالا می‌رود. بهترین روش افزایش ظرفیت، ایجاد تعادل بین سرعت، زاویه انتقال و عرض تسمه است.

+ چگونه می‌توان ظرفیت نوار نقاله را در معدن بهینه کرد؟

تنظیم زاویه بارگیری و تخلیه، استفاده از رولیک‌های باکیفیت و کنترل دقیق کشش تسمه از روش‌های اصلی بهینه‌سازی هستند. همچنین انتخاب موتور با توان متناسب و نگهداری منظم اجزا باعث حفظ ظرفیت طراحی‌شده در طول زمان می‌شود.

+ تفاوت ظرفیت اسمی و ظرفیت واقعی نوار نقاله چیست؟

ظرفیت اسمی مقدار تئوریک انتقال مواد در شرایط ایده‌آل است، در حالی که ظرفیت واقعی میزان عملکرد نوار در شرایط واقعی معدن است. تفاوت این دو معمولاً ناشی از اصطکاک، شیب مسیر، رطوبت مواد و افت راندمان سیستم می‌باشد.

+ چه زمانی باید نوار نقاله بازبینی یا تعویض شود؟

زمانی که نشانه‌هایی مانند لغزش تسمه، افزایش مصرف انرژی، سایش شدید رولیک‌ها یا کاهش محسوس ظرفیت انتقال مشاهده شود، باید سیستم بازبینی شود. در صورت فرسودگی تسمه یا آسیب به درام‌ها، تعویض کامل می‌تواند از توقف‌های ناگهانی جلوگیری کند.

+ چرا انتخاب ظرفیت نوار نقاله باید توسط متخصص انجام شود؟

زیرا تعیین ظرفیت مناسب نیازمند درک هم‌زمان پارامترهای فنی مانند چگالی ماده، زاویه انتقال، نوع موتور و طول مسیر است. انتخاب نادرست می‌تواند منجر به افزایش هزینه، استهلاک سریع و افت تولید شود. به همین دلیل استفاده از مشاوره مهندسی ماکان سنگ شکن توصیه می‌شود.
