نقش حیاتی منتل در فرآیند خردایش سنگشکن هیدروکن
در دنیای تجهیزات معدنی، سنگشکن هیدروکن به عنوان یکی از کارآمدترین دستگاهها برای مرحله ثانویه و ثالثه خردایش شناخته میشود. در قلب این دستگاه، قطعهای استراتژیک به نام منتل قرار دارد که وظیفه اصلی انتقال نیرو به توده سنگها را بر عهده گرفته است. اگر هیدروکن را به یک آسیاب تشبیه کنیم، منتل همان قطعه متحرکی است که فشار نهایی را برای متلاشی کردن سنگهای سخت اعمال میکند. نقش این قطعه تنها به یک بخش مصرفی ساده محدود نمیشود، بلکه هندسه، وزن و مقاومت آن تعیینکننده دو فاکتور حیاتی یعنی ظرفیت تولید در ساعت و دانهبندی دقیق خروجی است. هرگونه نقص در طراحی یا کیفیت این قطعه میتواند کل زنجیره تولید و راندمان کارخانه را با چالش جدی مواجه کند.
سیکل حرکت دورانی و برخورد سنگ با سطح منتل
عملکرد منتل بر پایه یک حرکت دورانی لنگ یا اصطلاحاً ژیراتوری استوار است که توسط شفت اصلی دستگاه هدایت میشود. این قطعه بر روی بخشی به نام هدسنتر نصب شده و با چرخش مداوم، فاصلهاش با قطعه ثابت که همان کانکیو است، به صورت متناوب کم و زیاد میگردد. در مرحله اول، سنگها از دهانه بالایی وارد محفظه خردایش میشوند و در فضای بین منتل و کانکیو قرار میگیرند. در لحظهای که منتل هیدروکن به سمت دیواره کانکیو حرکت میکند، سنگها تحت فشار شدید قرار گرفته و متلاشی میشوند. با دور شدن دوباره منتل، سنگهای خرد شده به لایههای پایینتر سقوط میکنند تا در سیکل بعدی دوباره تحت فشار قرار گیرند. این فرآیند در هر دقیقه دهها بار تکرار میشود و به همین دلیل سطح منتل باید دارای خاصیت خودسختشوندگی باشد تا در اثر این ضربات مداوم، به جای فرسایش سریع، ساختار سطحی آن مستحکمتر شود.
تأثیر کیفیت ساخت منتل بر سلامت شفت اصلی و یاتاقانها
یکی از نکاتی که اغلب توسط اپراتورها نادیده گرفته میشود، ارتباط مستقیم کیفیت ساخت منتل با طول عمر قطعات گرانقیمت داخلی دستگاه است. اگر منتل از نظر ابعادی دارای تلرانس دقیق نباشد یا به درستی روی هدسنتر شفت ننشیند، لرزشهای غیرمجازی در کل بدنه ایجاد میکند. این لرزشها در بلندمدت منجر به شکستگی شفت اصلی یا آسیب جدی به بوشهای برنجی و یاتاقانها میگردد. علاوه بر این، استفاده از آلیاژهای نامرغوب و نرم باعث میشود قطعه در اثر فشار دچار تغییر شکل یا پهنشدگی شود که این امر بار اضافی به سیستم هیدرولیک دستگاه وارد میکند. همچنین عدم تقارن در ساخت منتل باعث توزیع نامتوازن بار در محفظه خردایش شده و منجر به سایش یکطرفه کانکیو میگردد. بنابراین استفاده از قطعاتی که با دقت تراشکاری شدهاند، نه تنها راندمان خردایش را بالا میبرد، بلکه سلامت کل سیستم انتقال قدرت هیدروکن را تضمین میکند.
بررسی تخصصی انواع منتل هیدروکن بر اساس کد فنی
طراحی داخلی سنگشکنهای مخروطی به گونهای است که برای دستیابی به دانهبندیهای مختلف، باید از ترکیبهای متفاوتی از منتل و کانکیو استفاده کرد. انتخاب صحیح کد فنی منتل مستقیماً با ظرفیت ورودی دستگاه و سایز محصول خروجی در ارتباط است. در واقع، تغییر در شکل ظاهری و زاویه این قطعات است که تعیین میکند دستگاه در نقش یک سنگشکن اولیه، ثانویه یا ماسهساز عمل کند. در بازار ایران و بر اساس استانداردهای متداول، منتلها با کدهای مشخصی نامگذاری میشوند که هر کدام برای شرایط عملیاتی خاصی طراحی شدهاند و شناخت دقیق این کدها برای مدیران معادن جهت بهینهسازی خط تولید الزامی است.
منتل ۲ (Mantel 2): کاربرد در ماسهسازها و خردایش ریز
منتل شماره ۲ به دلیل طراحی خاص و زاویه بازتری که نسبت به سایر مدلها دارد، عمدتاً در دستگاههایی به کار میرود که به عنوان ریزشکن یا ماسهساز فعالیت میکنند. این قطعه به گونهای طراحی شده است که فضای کمتری را در گلویی دستگاه اشغال کرده و اجازه میدهد مواد معدنی با سرعت بیشتری به سمت خروجی هدایت شوند. استفاده از منتل ۲ در کنار کانکیوهای ریزشکن، باعث میشود که سطح درگیری سنگها در قسمت انتهایی محفظه خردایش افزایش یابد و در نتیجه محصولی با لبههای تیز و دانهبندی یکنواخت تولید شود. این مدل برای معادنی که هدف آنها تولید شن و ماسه با کیفیت ساختمانی است، گزینهای ایدهآل محسوب میشود و به دلیل وزن نسبتاً پایینتر، فشار کمتری به موتور دستگاه در سرعتهای بالا وارد میکند.
منتل ۴ (Mantel 4): بهترین انتخاب برای سنگشکنهای میانشکن
در مقابل، منتل شماره ۴ به عنوان یکی از پرمصرفترین قطعات در خطوط سنگشکنی ثانویه شناخته میشود. این مدل دارای ارتفاع و شیب متفاوتی است که آن را برای خردایش سنگهای درشتتر و تبدیل آنها به سایزهای میانی (مانند بادامی و نخودی) مناسب میسازد. منتل ۴ به دلیل ضخامت بیشتر در نقاط بحرانی، مقاومت بسیار بالایی در برابر فشارهای خردایش سنگهای سخت از جمله سنگ آهن و مس دارد. در این مدل، تمرکز بر روی افزایش زمان ماندگاری سنگ در محفظه خردایش است تا اطمینان حاصل شود که قطعات بزرگ به درستی شکسته میشوند. به همین دلیل، اکثر کارخانههای فرآوری مواد معدنی که با ابعاد ورودی متوسط سروکار دارند، منتل ۴ را به دلیل تعادل میان طول عمر و ظرفیت تولید ترجیح میدهند.
تفاوتهای ابعادی و وزنی در مدلهای ۵، ۵.۵ و ۷ فوت
علاوه بر مدلهای رایج ۲ و ۴، در پروژههای بزرگ معدنی که از هیدروکنهای غولپیکر استفاده میشود، سایزهای بزرگتر مانند مدلهای ۵، ۵.۵ و ۷ فوت نقش تعیینکنندهای دارند. تفاوت اصلی این مدلها در قطر قاعده و وزن نهایی قطعه است که گاهی به چندین برابر مدلهای معمولی میرسد. برای مثال، در هیدروکنهای ۷ فوت، منتل باید توانایی تحمل بارهای ضربهای بسیار سنگین را داشته باشد و به همین دلیل در ساخت آنها از آلیاژهای تقویتشده با درصد مولیبدن بالاتر استفاده میشود. دقت در انتخاب این سایزها بسیار حیاتی است؛ چرا که حتی چند میلیمتر خطا در ابعاد پایه یا ارتفاع منتل میتواند باعث لنگ زدن شفت در دورهای بالا و تخریب کامل تاپشل دستگاه شود. هرچه سایز دستگاه بزرگتر میشود، حساسیت بر روی دقت تراشکاری نشیمنگاه منتل روی هدسنتر نیز به مراتب افزایش مییابد.
آنالیز آلیاژهای ضدسایش در تولید منتل (قلب تپنده ماندگاری)
دوام و طول عمر منتل هیدروکن بیش از آنکه به ابعاد آن بستگی داشته باشد، به دانش متالورژی و ترکیب شیمیایی فلز بهکار رفته در آن وابسته است. از آنجایی که این قطعه در معرض فشار هیدرولیکی بسیار بالا و ضربات سنگین سنگهای معدنی قرار دارد، ماده اولیه آن باید دارای خاصیتی دوگانه باشد؛ یعنی سطحی بسیار سخت برای مقابله با سایش و هستهای نرم و چقرمه برای جذب ضربات و جلوگیری از شکستن. انتخاب آلیاژ نامناسب میتواند منجر به توقف خط تولید در کمتر از چند هفته شود، در حالی که یک انتخاب هوشمندانه بر پایه آنالیز دقیق سنگ، میتواند هزینههای تعمیر و نگهداری را به شکل چشمگیری کاهش دهد.
فولاد منگنزی هادفیلد؛ چرا ۱۲ تا ۱۴ درصد منگنز استاندارد است؟
فولاد منگنزی که با نام فولاد هادفیلد نیز شناخته میشود، به عنوان استاندارد طلایی در ساخت قطعات ضدسایش سنگشکنها شناخته میشود. وجود ۱۲ تا ۱۴ درصد منگنز در ترکیب این فولاد، خاصیت منحصربهفردی به نام کارسختی (Work Hardening) به آن میبخشد. این یعنی زمانی که سطح منتل تحت فشار و ضربه قرار میگیرد، ساختار کریستالی آن در همان نقطه تغییر کرده و به شدت سخت میشود، در حالی که لایههای داخلی همچنان خاصیت ارتجاعی خود را حفظ میکنند. اگر میزان منگنز از این محدوده کمتر باشد، قطعه به سرعت دچار سایش شده و اگر بیش از حد مجاز باشد، احتمال تردشدگی و شکستن قطعه تحت فشارهای ناگهانی افزایش مییابد. بنابراین، کنترل دقیق این درصد در مرحله ذوب ریختهگری، مرز میان یک قطعه باکیفیت و یک قطعه ضایعاتی است.
نقش مولیبدن در جلوگیری از تغییر شکل (Pancaking) منتل
در معادنی که با سنگهای بسیار سخت و سیلیسی مواجه هستند، فولاد منگنزی معمولی ممکن است دچار پدیدهای به نام پهنشدگی یا پانکیکینگ (Pancaking) شود. در این حالت، لایههای فلز تحت فشار خردایش، به جای سایش تدریجی، شروع به تغییر شکل پلاستیک کرده و از لبهها بیرون میزنند که باعث گیر کردن دستگاه یا فشار به شفت میشود. برای حل این مشکل، عنصر مولیبدن به ترکیب آلیاژی اضافه میشود. مولیبدن با تقویت مرز دانهها در ساختار فلز، مقاومت حرارتی و استحکام تسلیم را بالا میبرد. این عنصر اجازه نمیدهد که ساختار فلز تحت فشارهای مداوم «وا برود» و باعث میشود منتل شکل هندسی خود را تا آخرین لحظه سایش حفظ کند. این ویژگی به خصوص در منتلهای سنگین که زمان تعویض طولانیتری دارند، یک مزیت رقابتی بزرگ محسوب میشود.
تفاوت عملکرد منتل منگنزی با مدلهای کرومدار در برابر ضربه
یکی از سوالات رایج معدنکاران، امکان استفاده از فولادهای با کروم بالا در ساخت منتل است. واقعیت این است که کروم مقاومت سایشی فوقالعادهای دارد اما به شدت ترد و شکننده است. در سنگشکن هیدروکن که ماهیت خردایش آن بر پایه ضربه و فشار همزمان است، استفاده از قطعات کرومدار ریسک شکستن ناگهانی را به شدت بالا میبرد. فولاد منگنزی در برابر ضربه نمیشکند بلکه تغییر شکل میدهد، اما فولاد کرومدار با اولین برخورد سنگ سخت یا قطعه فلزی احتمالی، ممکن است متلاشی شده و به اجزای داخلی دستگاه آسیب بزند. به همین دلیل، در تمامی استانداردهای معتبر دنیا، برای منتل هیدروکن از آلیاژهای پایه منگنز استفاده میشود و کروم تنها به عنوان یک مکمل درصدی (حدود ۱ تا ۲ درصد) برای افزایش سختی به ترکیب اضافه میگردد.
عوامل موثر بر طول عمر و نرخ استهلاک منتل
طول عمر مفید یک منتل تنها به کیفیت ریختهگری آن محدود نمیشود، بلکه مجموعهای از عوامل عملیاتی و محیطی در کنار هم تعیین میکنند که یک قطعه چند هزار تن سنگ را میتواند خرد کند. در بسیاری از موارد، دو معدن با استفاده از یک نوع منتل مشابه، نتایج کاملاً متفاوتی در بحث استهلاک دریافت میکنند. این تفاوت ناشی از متغیرهایی است که آگاهی از آنها میتواند هزینههای تعمیرات و نگهداری را تا ۳۰ درصد کاهش دهد. درک این عوامل به اپراتورها اجازه میدهد تا با تنظیم دقیق پارامترهای دستگاه، از فرسایش نابهنگام و هزینهبر قطعات جلوگیری کنند.
سختی سنگ ورودی (Mohs Scale) و تأثیر آن بر ضریب سایش
سختی سنگهای معدنی که معمولاً با مقیاس "موس" سنجیده میشود، اصلیترین فاکتور در تعیین سرعت سایش منتل است. برای مثال، سنگهایی مانند گرانیت یا سنگآهن که درصد سیلیس بالایی دارند، به دلیل ضریب سایش بسیار زیاد، سطح فولاد منگنزی را به سرعت خراش میدهند. در مقابل، سنگهای آهنی یا آهکی (دولومیت) که در ردههای پایینتر مقیاس موس قرار دارند، فشار کمتری به لایه سطحی منتل وارد میکنند. نکته کلیدی در اینجا تناسب آلیاژ با نوع سنگ است؛ در معادنی که با سنگهای بالای ۵ موس سروکار دارند، استفاده از منتلهای تقویتشده با مولیبدن ضروری است تا سرعت خورده شدن لبهها با سرعت خردایش سنگ همخوانی داشته باشد و قطعه پیش از موعد نازک نشود.
اهمیت تنظیم فاصله منتل و کانکیو (Setting) در توزیع بار
یکی از اشتباهات رایج در اپراتوری هیدروکن، عدم تنظیم دقیق فاصله بین منتل و کانکیو است که به آن "ستینگ" دستگاه گفته میشود. اگر این فاصله به صورت ناهماهنگ تنظیم شود، بار خردایش در یک بخش از محفظه تجمع یافته و باعث سایش نامتقارن منتل میشود. این سایش نامنظم نه تنها باعث کاهش کیفیت دانهبندی محصول نهایی میگردد، بلکه با ایجاد لنگر در شفت اصلی، فشار مضاعفی به بوشهای برنجی و سیستم هیدرولیک وارد میکند. تنظیم دورهای و دقیق این فاصله باعث میشود که بار به صورت ۳۶۰ درجه و یکنواخت روی سطح منتل توزیع شود که این امر به خودی خود باعث میشود قطعه تا آخرین میلیمترِ ضخامت مجاز خود کارایی داشته باشد و دچار ترکخوردگی ناشی از فشار نقطهای نشود.
نقش عملیات حرارتی در افزایش سختی سطحی قطعات ریختهگری
بسیاری از قطعات موجود در بازار ظاهر مشابهی دارند، اما تفاوت اصلی در فرآیند عملیات حرارتی آنها نهفته است که پس از ریختهگری انجام میشود. عملیات حرارتی استاندارد شامل گرم کردن قطعه تا دمای بالای ۱۰۰۰ درجه سانتیگراد و سپس کوئنچ یا سرد کردن سریع در حوضچههای مخصوص است. این فرآیند باعث میشود که کاربیدها در ساختار فلز حل شده و فولاد به حالت آستنیتی پایدار برسد که بیشترین مقاومت را در برابر ضربه و سایش دارد. اگر این مرحله به درستی یا در زمان استاندارد انجام نشود، منتل در حین کار به جای سخت شدن، دچار پدیده تردی شده و به سادگی میشکند. در واقع، عملیات حرارتی است که پتانسیلهای نهفته در آلیاژ منگنزی را فعال کرده و آن را برای مواجهه با سختترین سنگها آماده میکند.

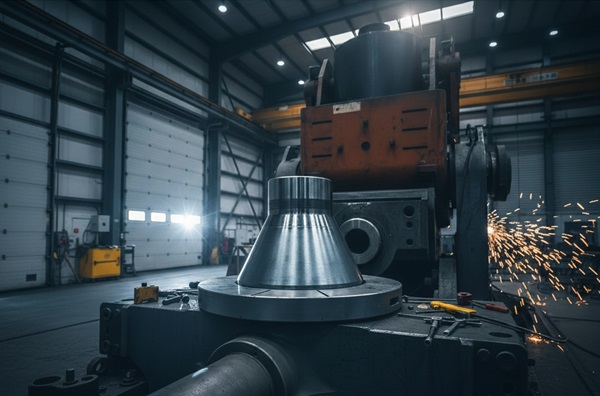

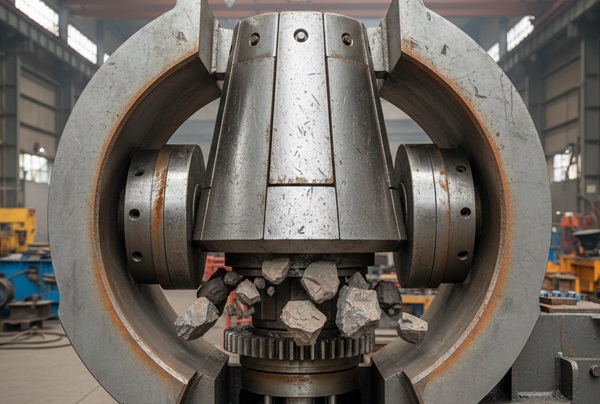

استانداردهای مهندسی در تولید و ماشینکاری منتل
مشخصات فنی یک منتل تنها به ترکیب شیمیایی آلیاژ محدود نمیشود، بلکه دقت ابعادی در فرآیند تولید، مرز میان یک قطعه مهندسیشده و یک قطعه ریختهگری معمولی است. در استانداردهای بینالمللی تولید قطعات سنگشکن، تلرانسهای بسیار محدودی برای ماشینکاری در نظر گرفته میشود. کوچکترین خطا در شیب داخلی یا قطر نشیمنگاه منتل میتواند باعث شود که قطعه به درستی روی مخروط هدسنتر قفل نشود. این عدم انطباق، باعث ایجاد پدیده «لقزدگی» در حین کار میشود که علاوه بر تخریب رزوه شفت اصلی، میتواند باعث ایجاد ترکهای تنشی در بدنه خودِ منتل و شکستن ناگهانی آن تحت بار سنگین شود.
اهمیت تراشکاری دقیق سطح داخلی برای نشستن روی شفت
یکی از حیاتیترین مشخصات فنی در تولید منتل، کیفیت پرداخت سطحی و تراشکاری مخروطی داخلی آن است. سطح داخلی منتل باید با دقت بسیار بالا تراش داده شود تا تماس فلز با فلز بین منتل و هدسنتر به صورت حداکثری برقرار گردد. در واحدهای تولیدی پیشرفته، این کار با استفاده از دستگاههای کاروسل دقیق انجام میشود تا از هرگونه دوپهنی یا ناصافی جلوگیری شود. اگر سطح داخلی زبر باشد یا زاویه تراش با زاویه شفت همخوانی نداشته باشد، لایه اپوکسی یا بکینگ نمیتواند به تنهایی جای خالی را پر کند و در اثر لرزشهای شدید، منتل از جای خود خارج شده و منجر به توقف اضطراری دستگاه میگردد.
استانداردهای کنترل کیفیت (QC) و آزمونهای غیرمخرب
برای اطمینان از صحت مشخصات فنی، هر قطعه منتل پس از تولید باید از فیلترهای کنترل کیفیت چندگانه عبور کند. اولین مرحله، آزمون کوانتومتری برای تایید دقیق درصد عناصر آلیاژی مانند منگنز، کروم و مولیبدن است. در مرحله بعد، آزمون سختیسنجی در نقاط مختلف قطعه انجام میشود تا اطمینان حاصل گردد که عملیات حرارتی به صورت یکنواخت در تمام مقاطع نفوذ کرده است. همچنین، استفاده از آزمونهای غیرمخرب مانند تست التراسونیک (UT) برای شناسایی حفرههای انقباضی یا ناخالصیهای داخلی در اعماق قطعه ضروری است. وجود هرگونه حفره یا ریزی در داخل ساختار منتل، به منزله یک نقطه تمرکز تنش است که میتواند زیر فشار هیدرولیکی دستگاه، منجر به دو نیم شدن قطعه شود.
سوالات متداول درباره مشخصات فنی و انتخاب منتل هیدروکن
+ بهترین آلیاژ برای منتل هیدروکن در معادن سنگآهن چیست؟
برای سنگهای سخت و فرساینده مانند سنگآهن، استفاده از فولاد منگنزی مولیبدندار توصیه میشود. مولیبدن باعث افزایش استحکام تسلیم شده و از تغییر شکل (پهنشدگی) منتل تحت فشارهای سنگین جلوگیری میکند.
+ تفاوت اصلی منتل ۲ و منتل ۴ از نظر فنی در چیست؟
تفاوت اصلی در هندسه و زاویه قطعه است؛ منتل ۲ با طراحی بازتر برای خردایش ریز و تولید ماسه (ریزشکن) مناسب است، در حالی که منتل ۴ با ضخامت و شیب متفاوت، گزینهای ایدهآل برای خردایش ثانویه و ابعاد میانی است.
+ چرا عملیات حرارتی در تولید منتل اهمیت حیاتی دارد؟
عملیات حرارتی استاندارد (آستنیته کردن) باعث میشود فولاد منگنزی خاصیت خودسختشوندگی پیدا کند. بدون این فرآیند، منتل در برابر ضربات ترد شده و به سرعت دچار شکستگی یا سایش غیرمتعارف میگردد.
+ چه زمانی باید برای تعویض منتل اقدام کرد؟
علاوه بر نازک شدن فیزیکی قطعه، نشانههایی مانند افت ناگهانی تناژ تولید، افزایش آمپر مصرفی دستگاه و خروج دانهبندی از حالت استاندارد، سیگنالهای فنی برای تعویض منتل جهت جلوگیری از آسیب به شفت اصلی هستند.
