تفاوت انواع قطعات سرند ارتعاشی، دو طبقه و سه طبقه در خطوط تولید

آشنایی با عملکرد سرند ارتعاشی و نقش طبقات در دانه‌بندی

سرند ارتعاشی (Vibrating Screen) یکی از مهم‌ترین دستگاه‌ها در خطوط خردایش و فرآوری مواد معدنی است که وظیفه اصلی آن دانه‌بندی دقیق مصالح با استفاده از حرکت ارتعاشی و عبور ذرات از توری‌های مختلف است. در این دستگاه، مصالح پس از ورود به سطح سرند، تحت اثر حرکت رفت و برگشتی یا دورانی، به جلو هدایت می‌شوند و هم‌زمان ذرات بر اساس اندازه، از سوراخ‌های توری عبور می‌کنند. ذرات ریز از لایه بالا عبور کرده و به طبقات پایینی منتقل می‌شوند، در حالی که مواد درشت روی توری باقی می‌مانند یا به‌عنوان خروجی مجزا هدایت می‌شوند.

طبقات سرند ارتعاشی نقش اساسی در تفکیک و جداسازی ذرات با اندازه‌های مختلف دارند. هر طبقه دارای توری خاص با اندازه چشمه متفاوت است و ترتیب قرارگیری آن‌ها به‌گونه‌ای است که از بالا به پایین، اندازه چشمه‌ها کوچک‌تر می‌شود. در مدل‌های دو طبقه، معمولاً تفکیک اولیه و ثانویه انجام می‌شود؛ اما در مدل‌های سه طبقه، امکان دانه‌بندی در سه بازه سایزی مجزا فراهم می‌شود که برای کارخانه‌هایی با چند نوع خروجی مختلف بسیار مفید است.

استفاده از سرند چندطبقه باعث افزایش راندمان خط تولید، کاهش بار برگشتی، و کنترل بهتر بر توزیع اندازه ذرات می‌شود. اما این موضوع، نیاز به طراحی دقیق، انتخاب توری مناسب، و استفاده از قطعات هماهنگ با ظرفیت و نوع مواد دارد. تفاوت در عملکرد و حجم عبوری هر طبقه، مستقیماً بر نوع توری، شاسی، فنر و اتصالات تأثیر می‌گذارد که در ادامه مقاله به آن‌ها خواهیم پرداخت.

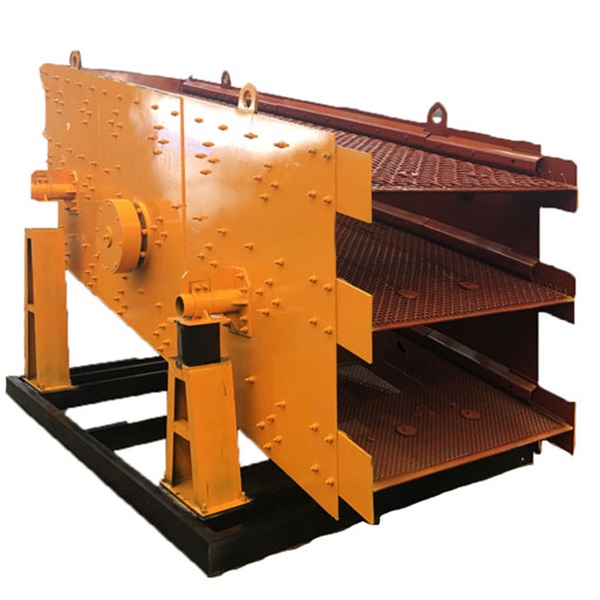

تفاوت قطعات سرند در مدل‌های دو طبقه و سه طبقه

سرندهای دو طبقه و سه طبقه از نظر عملکرد کلی مشابه هستند، اما تفاوت در تعداد طبقات، حجم عبوری مصالح، سطح دانه‌بندی و پیچیدگی طراحی باعث ایجاد تفاوت‌های قابل‌توجه در قطعات آن‌ها می‌شود. این تفاوت‌ها تنها به تعداد توری محدود نمی‌شود، بلکه شامل تغییر در مشخصات فنی و ساختاری سایر قطعات از جمله شاسی، فنرها، یاتاقان، بغل بند، صفحات نگهدارنده و سیستم محرک نیز می‌شود.

در سرندهای دو طبقه معمولاً فشار کمتری روی ساختار کلی وارد می‌شود و ارتعاشات در سطح پایین‌تری توزیع می‌شوند. در نتیجه، فنرهای ارتعاشی، شاسی و سایر اجزا می‌توانند در ابعاد جمع‌وجورتر یا با مقاومت متوسط طراحی شوند. همچنین سیستم تخلیه مصالح ساده‌تر بوده و بار وارد شده به بلبرینگ‌ها یا یاتاقان‌ها در حد متعادل باقی می‌ماند.

در مقابل، سرندهای سه طبقه با چالش‌های مهندسی پیچیده‌تری مواجه‌اند. فشار دینامیکی حاصل از ارتعاش در سه سطح، نیازمند استفاده از شاسی‌های تقویت‌شده، فنرهایی با تحمل ارتعاش بالا، یاتاقان‌های سنگین‌تر، و پیچ و مهره‌هایی با مقاومت کششی بیشتر است. همچنین طراحی بغل بندها و تکیه‌گاه‌ها باید به‌گونه‌ای باشد که از افت کیفیت یا خستگی فلز در اثر بارهای پی‌درپی جلوگیری شود.

توری‌های استفاده‌شده در سرند سه طبقه نیز معمولاً در ابعاد و ضخامت متنوع‌تری تولید می‌شوند، چراکه هر طبقه نیاز به تحمل وزن متفاوتی از مصالح دارد. از طرفی، سیستم تخلیه در این نوع سرندها نیازمند برنامه‌ریزی دقیق‌تری است تا از ترکیب ناخواسته مواد در اندازه‌های مختلف جلوگیری شود.

در نهایت، انتخاب قطعات مناسب برای هر مدل سرند، باید بر اساس ظرفیت مورد نیاز، نوع مصالح، شرایط کاری و استانداردهای ایمنی صورت گیرد.

مزایا و معایب سرندهای دو طبقه و سه طبقه

انتخاب بین سرند دو طبقه و سه طبقه، به فاکتورهایی مانند حجم تولید، تعداد خروجی مورد نیاز، نوع مواد، و فضای در دسترس بستگی دارد. هر کدام از این مدل‌ها ویژگی‌ها، مزایا و محدودیت‌های خاص خود را دارند که شناخت دقیق آن‌ها می‌تواند در تصمیم‌گیری فنی و اقتصادی نقش تعیین‌کننده‌ای ایفا کند.

در جدول زیر، مقایسه‌ای میان این دو مدل از نظر فنی، کاربردی و اقتصادی ارائه شده است:

جدول مقایسه سرند دو طبقه و سه طبقه

ویژگی‌ها	سرند دو طبقه	سرند سه طبقه
تعداد خروجی قابل تفکیک	دو سایز خروجی	سه سایز خروجی
حجم عبور مواد	متوسط	بالا
نیروی ارتعاش مورد نیاز	کمتر	بیشتر
مصرف انرژی	کمتر	بیشتر
هزینه ساخت و تعمیرات	مقرون‌به‌صرفه‌تر	بالاتر
نیاز به فضا و زیرساخت	کمتر	بیشتر
پیچیدگی نصب و نگهداری	ساده‌تر	پیچیده‌تر
دقت در دانه‌بندی	مناسب برای کاربری عمومی	دقیق‌تر، مناسب برای تفکیک چندگانه
میزان لرزش و فشار وارده	پایین‌تر	بالا‌تر، نیازمند قطعات مقاوم‌تر

اگر پروژه شما به خروجی متنوع با چند سایز مختلف نیاز دارد و ظرفیت بالا مدنظرتان است، سرند سه طبقه انتخاب مناسبی خواهد بود، البته با هزینه و پیچیدگی بیشتر. اما برای پروژه‌هایی با ظرفیت متوسط، فضای محدود یا نیاز به نگهداری ساده‌تر، سرند دو طبقه همچنان یکی از گزینه‌های ایده‌آل به‌شمار می‌رود.

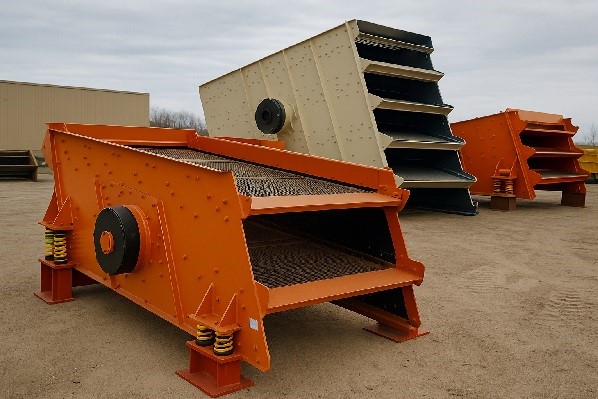

نکات مهم در انتخاب نوع سرند متناسب با خط تولید

انتخاب بین سرندهای دو طبقه و سه طبقه تنها به ترجیح شخصی یا قیمت محدود نمی‌شود؛ بلکه وابسته به مجموعه‌ای از فاکتورهای فنی، عملیاتی و اقتصادی است که باید به‌صورت دقیق تحلیل شود. در یک خط تولید صنعتی یا معدنی، انتخاب نادرست نوع سرند می‌تواند منجر به کاهش راندمان، افزایش استهلاک تجهیزات جانبی و حتی توقف‌های متوالی در فرآیند دانه‌بندی شود.

اولین عامل تعیین‌کننده، نوع مواد اولیه و اندازه ذرات مورد انتظار در خروجی است. اگر پروژه نیاز به دانه‌بندی دقیق‌تر در چند سایز مشخص داشته باشد (مثلاً سه خروجی مجزا از نظر سایز ذرات)، سرند سه طبقه انتخابی حرفه‌ای‌تر است. در حالی که برای پروژه‌هایی با دو سایز اصلی یا کاربری عمومی‌تر، سرند دو طبقه کفایت می‌کند.

عامل دوم، ظرفیت تولید در ساعت است. سرندهای سه طبقه به‌طور معمول برای حجم بالاتر طراحی شده‌اند و می‌توانند در هر سیکل دانه‌بندی، مصالح بیشتری را پردازش کنند. اما همین افزایش ظرفیت نیازمند قدرت موتور بیشتر، سیستم ارتعاش قوی‌تر و قطعات مقاوم‌تر خواهد بود.

مورد سوم، محدودیت‌های فضا و زیرساخت پروژه است. سرند سه طبقه به‌دلیل ابعاد بزرگ‌تر، نیاز به فضای نصب بیشتری دارد و ممکن است در کارگاه‌های فشرده یا خطوط موقت، چالش‌هایی در نصب ایجاد کند.

در نهایت، هزینه تعمیر و نگهداری نیز باید در نظر گرفته شود. سرندهای دو طبقه به‌دلیل طراحی ساده‌تر، معمولاً نیاز به هزینه‌های پایین‌تری برای تعویض قطعات و تعمیرات دوره‌ای دارند.

در مجموع، انتخاب دقیق نوع سرند باید بر اساس تحلیل نیاز فنی خط تولید، نوع ماده، حجم بار، فضای موجود و توان مالی صورت گیرد و در صورت عدم قطعیت، مشاوره با شرکت‌های متخصص و تولیدکننده‌های حرفه‌ای توصیه می‌شود.

❓ سؤالات متداول

1. تفاوت اصلی بین سرند دو طبقه و سه طبقه در چیست؟
   تفاوت اصلی در تعداد طبقات و سطح دانه‌بندی است. سرند دو طبقه دو سایز خروجی ارائه می‌دهد، در حالی که سرند سه طبقه امکان جداسازی مصالح در سه سایز مجزا را فراهم می‌کند. این موضوع بر نوع قطعات، ظرفیت و طراحی کلی دستگاه تأثیر مستقیم دارد.
2. آیا قطعات سرند سه طبقه با سرند دو طبقه قابل جایگزینی هستند؟
   خیر. به‌دلیل تفاوت در فشار ارتعاش، ابعاد، وزن بار و ساختار مکانیکی، بسیاری از قطعات مانند فنر، شاسی، توری و اتصالات در این دو مدل متفاوت بوده و قابل جایگزینی مستقیم نیستند.
3. کدام نوع سرند برای خطوط تولید با فضای محدود مناسب‌تر است؟
   سرند دو طبقه به‌دلیل ابعاد کوچک‌تر و طراحی ساده‌تر، انتخاب بهتری برای فضاهای محدود یا کارگاه‌هایی با زیرساخت سبک محسوب می‌شود.
4. آیا هزینه نگهداری سرند سه طبقه بیشتر است؟
   بله. به‌دلیل ساختار پیچیده‌تر، قطعات سنگین‌تر و نیاز به توازن ارتعاش در چند سطح، هزینه‌های نگهداری و تعویض قطعات در سرند سه طبقه معمولاً بالاتر از مدل‌های دو طبقه است.
5. در انتخاب سرند باید به چه عواملی توجه کرد؟
   نوع مصالح، ظرفیت موردنیاز، دقت دانه‌بندی، فضای نصب، شرایط ارتعاش، توان برق موجود و قابلیت پشتیبانی فنی از جمله عواملی هستند که در انتخاب صحیح نوع سرند تأثیرگذارند.

نتیجه‌گیری

در خطوط خردایش و فرآوری مصالح، سرندهای ارتعاشی یکی از تجهیزات حیاتی و تعیین‌کننده در دقت و کیفیت خروجی هستند. انتخاب بین سرند دو طبقه یا سه طبقه، تصمیمی ساده نیست و باید بر اساس مجموعه‌ای از عوامل فنی، عملیاتی و اقتصادی صورت گیرد. هر کدام از این مدل‌ها، نه‌تنها در تعداد خروجی و ظرفیت، بلکه در طراحی، نوع قطعات، پیچیدگی نصب و هزینه نگهداری تفاوت‌های چشمگیری دارند.

سرندهای دو طبقه با طراحی ساده‌تر، مصرف انرژی کمتر و فضای نصب محدود، برای پروژه‌هایی با خروجی عمومی و ظرفیت متوسط بسیار مناسب‌اند. در حالی که سرندهای سه طبقه با قدرت تفکیک بالاتر، ظرفیت عبوری بیشتر و انعطاف‌پذیری بیشتر در جداسازی سایزهای مختلف، در پروژه‌های سنگین و تولید انبوه عملکرد بهتری از خود نشان می‌دهند.

قطعات این دستگاه‌ها از توری، فنر، شاسی، بغل بند، یاتاقان و سیستم ارتعاش—در مدل‌های دو طبقه و سه طبقه نه‌تنها از نظر ابعاد، بلکه از نظر کیفیت ساخت و ظرفیت تحمل بار نیز متفاوت‌اند. آشنایی با این تفاوت‌ها به خریداران کمک می‌کند تا در زمان تعویض قطعه، دچار خطای فنی یا انتخاب اشتباه نشوند.

در نهایت، پیشنهاد می‌شود قبل از انتخاب یا تعویض هر نوع سرند یا قطعات آن، با کارشناسان فنی و شرکت‌های تخصصی مانند ماکان سنگ‌شکن مشورت شود. چنین تصمیم‌هایی، اگر به‌درستی اتخاذ شوند، می‌توانند به‌صورت مستقیم در افزایش بهره‌وری، کاهش هزینه‌های نگهداری و بهبود عملکرد کلی خط تولید مؤثر باشند.
