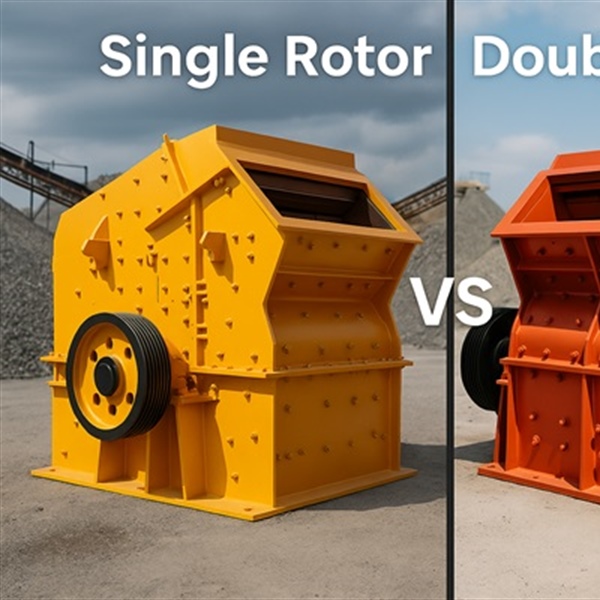

سنگ شکن کوبیت تک‌محوره یا دو‌محوره؟ بررسی تفاوت و انتخاب بهتر

معرفی اجمالی کوبیت تک محوره

کوبیت تک محوره (Single-Rotor Impact Crusher) رایج ترین مدل ضربه ای در خطوط خردایش ثانویه است که با یک روتور مرکزی و ردیف هایی از چکش ها، سنگ را با شتاب بالا به سمت سندان ها و لاینرهای بدنه پرتاب می کند. هسته عملکرد آن ساده و قابل اعتماد است: روتور می چرخد، چکش ها برخورد اولیه را ایجاد می کنند و سپس ذرات با برخوردهای پی درپی به اندازه هدف می رسند. همین سادگی باعث شده سنگ شکن کوبیت تک محوره برای طیف وسیعی از معادن و کارگاه ها گزینه ای اقتصادی و کم ریسک باشد.

از نظر ساختار، دسترسی به قطعات مصرفی مثل چکش ها، سندان ها و لاینرها آسان است و تعویض آن ها با توقف کوتاه مدت انجام می شود. روتور واحد، فرآیند بالانس را نیز ساده تر می کند و پس از هر بار تعویض، کنترل لرزش سریع تر پیش می رود. مزیت دیگر، انعطاف در تنظیمات است: با تغییر فاصله چکش تا سندان و انتخاب هندسه مناسب لاینرها می توان بین تولید ریزدانه بیشتر یا محصول درشت تر تعادل برقرار کرد. به همین دلیل در تولید مصالح ساختمانی، خوراک خطوط شست وشو یا آماده سازی خوراک هیدروکن، انتخابی راهبردی به حساب می آید.

در بهره برداری روزمره، کوبیت تک محوره نسبت به تغییرات ملایم خوراک، رفتاری پایدار دارد و اگر خوراک دهی یکنواخت و فاقد قطعات بسیار بزرگ باشد، دانه بندی یکنواخت و شکل مکعبی قابل قبولی ارائه می دهد. از منظر هزینه، هم سرمایه گذاری اولیه و هم هزینه نگهداری آن معمولاً کمتر از مدل های پیچیده تر است؛ قطعات یدکی در دسترس اند و تیم تعمیرات با یک منحنی یادگیری کوتاه به تسلط می رسد. این ویژگی ها برای معادنی که می خواهند با حداقل پیچیدگی به ظرفیت قابل اتکا برسند، اهمیت زیادی دارد.

در کنار مزایا، محدودیت ها نیز باید دیده شود. اگر سنگ بسیار ساینده یا درصد رطوبت بالا باشد، الگوی سایش چکش و سندان شتاب می گیرد و نیاز به پایش نزدیک تری دارید. همچنین در خوراک های بسیار نوسانی، احتمال افت یکنواختی دانه بندی بیشتر است و باید بر کنترل تغذیه، گریدر و برنامه PM تمرکز کرد. با این حال، وقتی هدف شما سادگی عملیاتی، توقفات کمتر، هزینه کل مالکیت پایین تر و سرویس پذیری سریع است، کوبیت تک محوره معمولاً نقطه شروع هوشمندانه ای است. تیم ماکان سنگ شکن می تواند با تنظیم فاصله ها، انتخاب آلیاژ مناسب چکش و طراحی مسیر خوراک، همین مزیت ها را در خط شما به حداکثر برساند.

معرفی اجمالی کوبیت دو محوره

کوبیت دو محوره (Double-Rotor Impact Crusher) با تکیه بر دو روتور و مسیرهای ضربه ی چندگانه طراحی می شود تا زمان ماند ذرات در اتاق خردایش افزایش یابد و برخوردها یکنواخت تر و شدیدتر انجام شوند. در این آرایش، پرتاب ذرات از روتور اول به سمت سندان ها و لاینرها رخ می دهد و سپس با روتور دوم یا مرحله ی دوم برخورد، ریزترسازی و اصلاح شکل دانه تکمیل می شود. نتیجه، دانه بندی مکعبی تر و یکنواخت تر در دبی های بالا و مدارهای بسته است؛ چیزی که برای تولید ماسه استاندارد یا خوراک یکنواختِ مراحل بعدی بسیار ارزشمند است.

از منظر بهره برداری، کوبیت دو محوره وقتی می درخشد که خوراک دهی پیوسته و یکنواخت باشد و خط تولید به ظرفیت های بالا نیاز داشته باشد. این دستگاه نسبت به تغییرات ناگهانی دبی و اندازه ی خوراک تاب آوری بهتری نشان می دهد و نوسان کیفیت محصول را کاهش می دهد. تنظیم فاصله ی چکش و سندان در دو مرحله و امکان انتخاب هندسه ی لاینرها، دست اپراتور را برای رسیدن به منحنی دانه بندی هدف باز می گذارد. با این حال، این مزایا بهایی دارد: بالانس دقیق هر دو روتور پس از تعویض چکش ها ضروری است، توقف سرویس طولانی تر می شود و مصرف انرژی و نیازهای استراکچری (فونداسیون، مهاربندی، کنترل گردوغبار) بیشتر است.

برای رسیدن به عملکرد پایدار، چند پیش نیاز کلیدی را جدی بگیرید: خوراک دهی یکنواخت با فیدر مناسب، پیش سرند برای حذف ریزدانه ی بی اثر، انتخاب آلیاژ چکش متناسب با سایندگی سنگ، ثبت و تحلیل لرزش پس از هر سرویس، و برنامه ی PM منظم برای یاتاقان ها و اتصالات. در سنگ های سخت و ساینده نیز کوبیت دو محوره می تواند گزینه ی مؤثری باشد، به شرط آن که مدیریت سایش و موجودی قطعات مصرفی به-موقع انجام شود.

اگر به کیفیت خروجی یکنواخت در ظرفیت بالا نیاز دارید و تیم نگهداری شما آمادگی اجرای بالانس دقیق و سرویس زمان بندی شده را دارد، کوبیت دو محوره انتخابی راهبردی است. تیم ماکان سنگ شکن با تجربه ی میدانی و دسترسی مستقیم به قطعات، می تواند پارامترها را برای معدن شما بومی سازی کند تا بهترین تعادل بین ظرفیت، کیفیت و هزینه ی نگهداری حاصل شود.

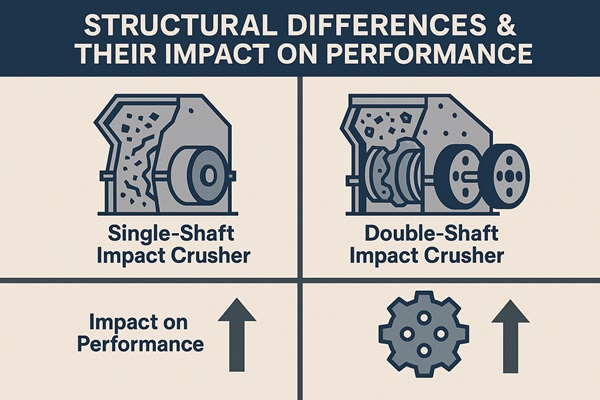

تفاوت های ساختاری و اثرشان بر عملکرد

کوبیت تک محوره با یک روتور مرکزی و ردیف هایی از چکش ها کار می کند؛ مسیر ضربه ساده است: شتاب، برخورد با سندان/لاینر، شکست و خروج. در مقابل، کوبیت دو محوره از دو روتور هم محور یا مرحله ای استفاده می کند که تعداد برخوردها و شدت ضربه را بالا می برد و مسیر جریان ماده را پیچیده تر می سازد. همین تفاوت بنیادی در تعداد روتورها، چیدمان چکش ها و هندسه مسیر برخورد، کیفیت دانه بندی، ظرفیت، مصرف انرژی، لرزش و الگوی سایش را تغییر می دهد.

در تک محوره، سادگی ساختار باعث سرویس پذیری آسان، بالانس سریع و توقفات کوتاه تر می شود. یکنواختی دانه بندی در صورت خوراک منظم خوب است، اما در نوسان های شدید خوراک یا رطوبت بالا، درصد ریزدانه و ناهمگنی می تواند افزایش یابد. در دو محوره، مسیرهای ضربه متعدد و افزایش زمان/شدت برخورد، معمولاً ظرفیت پایدارتر و شکل دانه مکعبی یکنواخت تری می دهد؛ با این حال، دستگاه نسبت به بالانس دقیق، هم سنگی چکش ها و کیفیت سرویس حساس تر است و هزینه نگهداری/توقف می تواند بالاتر باشد.

از نظر انرژی، دو محوره به دلیل کار ضربه ای بیشتر، پیک های آمپراژ و توان نامی بالاتری طلب می کند ولی در خطوطی که خوراک یکنواخت است، خروجی استاندارد را با ثبات بهتری نگه می دارد. در نصب، دو محوره معمولاً فضای بیشتر، استراکچر مقاوم تر و مدیریت گردوغبار مؤثرتر می خواهد. انتخاب درست، به ماهیت خوراک (سختی/سایندگی/رطوبت)، نیاز دانه بندی، نوسان دبی و محدودیت های سایت بستگی دارد.

مقایسه کلیدی ساختار و پیامدهای عملکردی

مولفه	کوبیت تک محوره	کوبیت دو محوره	اثر عملیاتی (نتیجه برای خط خردایش)
تعداد روتور و مسیر ضربه	یک روتور، مسیر ساده	دو روتور، مسیرهای ضربه متعدد	دو محوره برخوردهای بیشتر → خردایش یکنواخت‌تر اما پیچیدگی بالاتر
چیدمان چکش و سندان	ردیفی/حلقه‌ای ساده	چیدمان متقارن/مرحله‌ای	کنترل دقیق‌تر شکل دانه در دو محوره، تعویض و بالانس سخت‌تر
یکنواختی دانه‌بندی	خوب با خوراک منظم	بسیار خوب در ظرفیت‌های بالا	دو محوره برای محصول استاندارد و پایدار مناسب‌تر
درصد ریزدانه	قابل کنترل؛ حساس به نوسان خوراک	معمولاً بالاتر و یکنواخت‌تر	برای ماسه‌سازی/مدار بسته، دو محوره مزیت دارد
ظرفیت و پایداری تولید	پایدار در دبی متوسط	پایدارتر در دبی بالا	دو محوره برای خطوط پرظرفیت پیشنهاد می‌شود
مصرف انرژی/پیک آمپراژ	کمتر و نرم‌تر	بیشتر و با پیک‌های بالاتر	نیاز به تابلو/کابل مناسب و مدیریت انرژی در دو محوره
لرزش و بالانس	ساده‌تر؛ بعد از تعویض چکش سریع پایدار می‌شود	حساس؛ نیازمند بالانس دقیق	نظارت لرزش و برنامه PM در دو محوره حیاتی‌تر است
سایش چکش/سندان	کمتر و ارزان‌تر مدیریت می‌شود	سریع‌تر اما یکنواخت‌تر	هزینه دوره‌ای بالاتر در دو محوره؛ کیفیت آلیاژ مهم‌تر
زمان توقف سرویس	کوتاه‌تر	طولانی‌تر	بهره‌دهی عملیاتی تک محوره در سایت‌های کم پرسنل بهتر است
نیاز فضا/استراکچر	فشرده	بزرگ‌تر/سنگین‌تر	دو محوره به فونداسیون و مهاربندی قوی‌تر نیاز دارد
تحمل رطوبت/خوراک نوسانی	حساس‌تر به نوسان و چسبندگی	بهتر مدیریت می‌کند اما ریسک گرفتگی دوگانه دارد	پیش‌تغذیه، گریدینگ و خوراک‌دهی یکنواخت کلیدی‌اند
مناسب بودن برای نوع سنگ	آهک، دولومیت، سیلیس با سایندگی متوسط	گرانیت/بازیلت ساینده، تولید پیوسته	دو محوره برای سنگ سخت و ظرفیت بالا بهینه‌تر است

نکته اجرایی: اگر محدودیت فضا و تیم تعمیراتی دارید و دبی شما متوسط است، تک محوره با هزینه کل مالکیت پایین تر انتخاب امن تری است. اگر به کیفیت خروجی یکنواخت، ظرفیت بالا و محصول استاندارد برای مدار بسته نیاز دارید و امکان سرویس دقیق و مدیریت انرژی فراهم است، دو محوره مزیت عملیاتی بیشتری ایجاد می کند.

کیفیت دانه بندی و شکل سنگدانه

کیفیت دانه بندی و شکل سنگدانه قلب خروجی هر خط خردایش است؛ جایی که برداشت نهایی مشتری از کیفیت محصول شکل می گیرد. در مقایسه کوبیت تک محوره و دو محوره، سه شاخص بیش از همه تعیین کننده اند: یکنواختی اندازه، درصد ریزدانه، و مکعبی بودن دانه ها. تک محوره با ساختار ساده و مسیر ضربه مستقیم، وقتی خوراک دهی یکنواخت باشد، خروجی منظم و اقتصادی می دهد و امکان کنترل ریزدانه با تنظیم گپ فراهم است. دو محوره با برخوردهای متوالی و زمان ماند بالاتر، منحنی دانه بندی فشرده تر و شکل مکعبی تری ارائه می کند و به ویژه در مدار بسته و ظرفیت های بالا ثبات بیشتری دارد. با این حال، رسیدن به کیفیت مطلوب فقط به نوع دستگاه وابسته نیست؛ فاصله چکش–سندان، سرعت محیطی روتور، هندسه لاینر و مدیریت خوراک نقش مستقیمی در شکل گیری محصول دارند. هدف این بخش ارائه معیارهای عملی است تا بر اساس استاندارد محصول، قیود انرژی و برنامه نگهداری، انتخابی داده محور انجام شود. نتیجه، محصولی قابل اعتمادتر برای بازار است.

مقایسه یکنواختی سایز، درصد ریزدانه و شکل مکعبی

در ارزیابی کیفیت خروجی، سه معیار کلیدی باید هم زمان دیده شوند: یکنواختی اندازه، درصد ریزدانه و شکل مکعبی. کوبیت تک محوره به دلیل مسیر ضربه ساده، وقتی خوراک دهی پیوسته و بدون نوسان شدید باشد، منحنی دانه بندی منظمی تولید می کند و با تنظیم گپ می توان ریزدانه را کنترل کرد؛ اما در دبی متغیر یا رطوبت بالا، بخشی از ذرات بیش ازحد خرد می شوند و ناهمگنی سایز افزایش می یابد. کوبیت دو محوره با برخوردهای پی درپی، زمان ماند بیشتر و اصلاح چندمرحله ای شکست، معمولاً یکنواختی سایز بالاتری ارائه می دهد و شکل دانه ها مکعبی تر می شود، هرچند نسبت تولید فاین در اغلب تنظیمات بیشتر از تک محوره است. در مدار بسته، دو محوره به دلیل کنترل برگشتی ها ثبات کیفی بالاتری دارد. شاخص شکل مکعبی صرفاً زیبایی شناسی نیست؛ تماس دانه ها در بتن و آسفالت بهبود می یابد، قفل وبست بهتر می شود و مصرف سیمان و قیر می تواند منطقی تر گردد. با این حال، اگر هدف کاهش فاین است، تک محوره با گپ بازتر و سرعت محیطی معتدل مزیت دارد. جمع بندی این مقایسه ساده است: یکنواختی و مکعبی بودن را دو محوره با هزینه انرژی و سرویس بالاتر می دهد؛ تک محوره اقتصادی تر است و در صورت خوراک منظم، خروجی استانداردی فراهم می کند، به شرط آن که کنترل سرند، خوراک دهی یکنواخت و پایش لرزش به طور منظم انجام شود. و خروجی پایدارتر می شود.

اثر فاصله چکش سندان و تنظیمات دستگاه

فاصله چکش–سندان مهم ترین اهرم کنترل دانه بندی در کوبیت است. کاهش فاصله، انرژی ضربه مؤثر و نرخ شکست ثانویه را بالا می برد؛ شکل دانه مکعبی تر می شود اما تولید فاین، سایش چکش و مصرف انرژی افزایش می یابد. افزایش فاصله، ظرفیت لحظه ای را بالا می برد و ریزدانه را کم می کند، ولی احتمال تولید دانه های کشیده یا عبور ذرات خارج از محدوده را بیشتر می سازد. سرعت محیطی روتور پارامتر دوم است: با بالا رفتن سرعت، شدت برخورد و اصلاح شکل بهتر می شود اما دما، گردوغبار و آمپراژ هم بالا می رود. در دو محوره، هم زمانی تنظیم گپ در هر دو مرحله اهمیت دارد؛ اختلاف نامتعارف گپ ها باعث ایجاد دوباره خردایی یا عبور بیش ازحد می شود. برای رسیدن به نقطه بهینه، یک روش عملی این است: ابتدا با گپ میانه و سرعت متوسط راه اندازی کنید، منحنی دانه بندی، درصد فاین، آمپراژ و لرزش یاتاقان را در یک شیفت ثبت کنید، سپس با تغییر تک متغیره (فقط گپ یا فقط سرعت) اثر را بسنجید. اگر هدف شکل مکعبی است، گپ کم تا میانه و سرعت متوسط رو به بالا مناسب است؛ اگر کنترل فاین اولویت دارد، گپ بازتر و سرعت میانه بهترین نتیجه را می دهد، مشروط بر آن که سرند و خوراک دهی یکنواخت دقیق اجرا شوند. و نتایج با نمونه برداری آزمایشگاهی تأیید شوند.

پیشنهاد انتخاب بر اساس استاندارد محصول

انتخاب بین تک محوره و دو محوره باید به استاندارد محصول مقصد گره بخورد. برای ماسه شسته با ریزدانه کنترل شده و شکل مکعبی، بهترین مسیر معمولاً مدار بسته با سرند است؛ در این سناریو، دو محوره یکنواختی سایز و شکل را بهتر نگه می دارد. تنظیم پیشنهادی: گپ کم تا میانه، سرعت متوسط رو به بالا، حذف ریزدانه پیش از خردایش و پایش ذرات زیر ۷۵ میکرون. برای بالاست و سنگدانه درشت راه سازی که فاین کم و دوام مکانیکی مهم است، تک محوره با گپ بازتر و سرعت میانه، شکست کنترل شده می دهد و از تولید ریزدانه اضافه جلوگیری می کند؛ در ظرفیت بسیار بالا، دو محوره با گپ باز قابل بررسی است. برای خوراک ثانویه مراحل بعدی (مثلاً هیدروکن)، اگر یکنواختی سایز اولویت دارد و خط پرظرفیت است، دو محوره با تنظیمات میانه گزینه ای مناسب است؛ در خطوط ساده تر و دبی متوسط، تک محوره اقتصادی تر و کافی خواهد بود. در همه حالت ها، کیفیت واقعی محصول به خوراک دهی یکنواخت، پیش سرند، انتخاب آلیاژ چکش متناسب با سایندگی سنگ و بالانس پس از تعویض وابسته است. یک رویکرد تصمیم گیری عملی: منحنی دانه بندی هدف را از استاندارد پروژه استخراج کنید، سپس با آزمون میدانی، دو تنظیم متمایز را مقایسه کنید و علاوه بر شکل و ریزدانه، و آمپراژ و لرزش را در محاسبه هزینه کل مالکیت لحاظ نمایید.

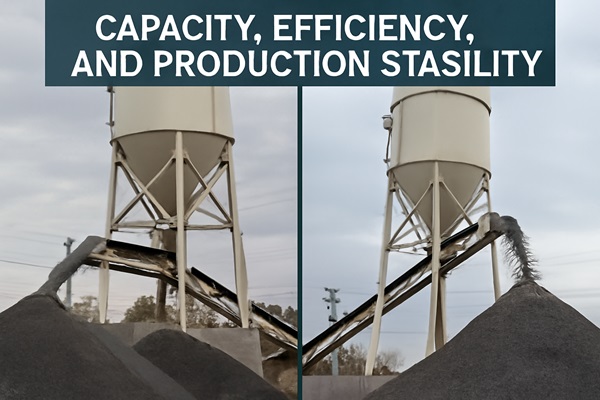

ظرفیت، راندمان و پایداری تولید

در انتخاب بین کوبیت تک محوره و دو محوره، سه معیار عملیاتی تصمیم را روشن می کنند: ظرفیت لحظه ای و میانگین، راندمان انرژی در رسیدن به دانه بندی هدف، و پایداری نرخ تولید در طول شیفت. تک محوره با مسیر ضربه ساده، به شرط خوراک دهی منظم، ظرفیت اقتصادی و انرژی نرم تری می دهد و افت وخیز کمتری در آمپراژ دارد. دو محوره با افزایش زمان ماند و برخوردهای چندگانه، ظرفیت پایدارتر و یکنواختی بهتری عرضه می کند به خصوص در مدار بسته اما مصرف انرژی بالاتری مطالبه می کند و نسبت به تنظیمات دقیق حساس تر است. برای رسیدن به بهترین نقطه، باید گپ، سرعت محیطی روتور، پیش سرند و کنترل خوراک را هماهنگ دید. هر جا دبی بالا و کیفیت ثابت در اولویت است، دو محوره می درخشد؛ هر جا سادگی بهره برداری، هزینه کل مالکیت پایین و تیم تعمیراتی کوچک تر مدنظر است، تک محوره انتخاب امن تری خواهد بود. پایه تصمیم، داده های واقعی خط شماست: منحنی دانه بندی، آمپراژ، لرزش و زمان های توقف برنامه ریزی شده.

رفتار تحت خوراک یکنواخت/متغیر

کوبیت ها زمانی بهترین راندمان را می دهند که خوراک پیوسته و یکنواخت باشد؛ تغییرات ناگهانی دبی یا اندازه ذرات، منحنی دانه بندی و آمپراژ را بی ثبات می کند. در این میان، تک محوره در دبی های متوسط با خوراک یکنواخت، خروجی نرم و قابل پیش بینی ارائه می دهد؛ اما در مواجهه با نوسان های شدید، درصد ریزدانه و ناهمگنی افزایش یافته و احتمال برگشتی ها بالا می رود. دو محوره به سبب مسیرهای ضربه چندگانه، شوک های دبی را بهتر جذب و نوسان کیفیت را کمتر می کند، ولی اگر نابرابری خوراک شدید باشد، ریسک گرفتگی مرحله دوم یا رشد فاین نیز وجود دارد. راهکار عملی مشترک: استفاده از هاپر بافر + فیدر دورمتغیر (VFD)، نصب لول سنسور برای کنترل خوراک، پیش سرند جهت حذف ریزدانه بی اثر و همگن سازی خوراک پیش از ورود. در خطوط سیال تر، فعال کردن مدار بسته با سرند و تنظیم نرخ برگشتی ها، اثر نوسانات را کم می کند. در برنامه ریزی تولید، یک اصل را فراموش نکنید: تغییرات را تک متغیره اعمال کنید (فقط گپ یا فقط سرعت) و اثر آن را با ثبت آمپراژ، لرزش یاتاقان و درصد عبوری هر الک بسنجید تا نقطه پایدار خوراک–خردایش تثبیت شود.

حساسیت به درصد رطوبت، سختی و سایندگی سنگ

رطوبت بالا باعث چسبندگی و پل زدگی در ورودی، کاهش سرعت مؤثر ضربه و رشد فاین گل آلود می شود. تک محوره در رطوبت های ملایم با گپ بازتر و سرعت میانه قابل کنترل است؛ ولی در رطوبت های بالاتر، یکنواختی افت می کند. دو محوره به دلیل زمان ماند بیشتر، در رطوبت متوسط هنوز خروجی یکنواختی می دهد، اما اگر چسبندگی زیاد باشد، ریسک گرفتگی مرحله دوم بالا می رود. تدابیر پیشنهادی: پیش خشک سازی یا آب گیری (dewatering)، انتخاب لاینر با طرح ضدچسبندگی، تنظیم زاویه سندان و پایش مداوم درصد عبوری الک های ریز.
در سختی و سایندگی بالا (گرانیت/بازیلت)، چکش ها و سندان ها سریع تر می سایند. دو محوره با وجود سایش بیشتر، اغلب شکل و یکنواختی بهتری حفظ می کند به شرط انتخاب آلیاژ مناسب (مثلاً مارتنزیتی یا کروم بالا برای ضربه–سایش) و تعویض جفتی برای حفظ بالانس. تک محوره در چنین سنگ هایی اقتصادی تر است اگر هدف، تولید درشت دانه با فاین کمتر باشد. به صورت عملی، نمودار سایش به ازای تن تولید را ثبت کنید، و با تغییر آلیاژ چکش/سندان، نقطه بهینه هزینه–کیفیت را بیابید. در هر دو مدل، پایش گرمای یاتاقان، لرزش نقطه ای و آمپراژ بهترین آلارم های پیش هنگام اند.

پایداری نرخ تولید در شیفت های طولانی

پایداری یعنی حفظ T/h هدف با نوسان کم، بدون افت کیفیت محصول و جهش های انرژی. دو محوره به طور طبیعی در مدارهای بسته و دبی بالا، نرخ پایدارتر و شکل مکعبی ثابت تر ارائه می کند؛ اما این پایداری وابسته به PM منظم، بالانس دقیق هر دو روتور پس از هر تعویض چکش و مدیریت دمای یاتاقان/روغن است. تک محوره در شیفت های طولانی، اگر خوراک یکنواخت باشد و برنامه روانکاری و پایش لرزش دقیق اجرا شود، راندمانی اقتصادی و باثبات دارد و زمان های توقف سرویس معمولاً کوتاه تر است. برای هر دو، توصیه کلیدی: تعریف لاگ شیفت شامل آمپراژ میانگین و پیک، دمای یاتاقان، لرزش mm/s، درصد عبوری از مش های کلیدی و زمان های توقف. بر مبنای این داده ها، window تنظیمات پایدار را تعیین کنید: گپ میانه، سرعت روتور میانگین، نرخ برگشتی کنترل شده و برنامه تعویض چکش بر اساس سایش واقعی نه تقویم. نتیجه، تولیدی است که پیش بینی پذیر» می ماند حتی در آخرین ساعت شیفت.

مصرف انرژی و اثرات جانبی

در خط خردایش، مصرف انرژی ویژه (kWh/ton) شاخصی تعیین کننده برای هزینه کل مالکیت است. به طور کلی، کوبیت تک محوره در تولید محصول درشت تر و مدارهای ساده، انرژی نرم تری می گیرد و نوسان آمپراژ کمتری دارد. دو محوره به دلیل برخوردهای چندگانه، توان لحظه ای و انرژی ویژه بالاتری مطالبه می کند؛ اما وقتی مدار بسته است و برگشتی ها به خوبی مدیریت می شوند، به سبب یکنواختی دانه بندی و کاهش خردایش تکراری، می تواند kWh/ton رقابتی ارائه دهد به خصوص در ظرفیت های بالا و هدفِ شکل مکعبی.

اثرات جانبی انرژی را هم باید دید: جریان راه اندازی بالاتر در دو محوره نیاز به سافت استارتر/درایو مناسب، کابل کشی و تابلو توانمند دارد. ضریب توان و هارمونیک ها بر هزینه برق اثر می گذارند؛ جبران سازی را در تابلو پیش بینی کنید. افزایش انرژی معمولاً با گرمایش یاتاقان/روغن، لرزش ناشی از بالانس نامناسب، و نویز بیشتر همراه است؛ کیفیت فونداسیون، مهاربندی و پوشش های ضدگردوغبار در دو محوره حساس تر می شود. در تک محوره، گرچه نویز و لرزش کنترل پذیرتر است، تنظیمات تهاجمی (گپ کم و سرعت بالا) می تواند انرژی و سایش را جهش دهد.

اهرم های کنترل انرژی و پیامدها

1. پیش سرند برای حذف ریزدانه بی اثر و خوراک دهی یکنواخت با VFD روی فیدر.
2. انتخاب گپ میانه و سرعت محیطی متعادل؛ تغییرات را تک متغیره اعمال و ثبت کنید.
3. بالانس دقیق روتور پس از هر تعویض چکش و استفاده از آلیاژ مناسب لاینر/چکش.
4. پایش دوره ای آمپراژ، دمای یاتاقان، لرزش و ثبت kWh/ton به صورت شیفتی.
5. تهویه/خنک کاری تابلو و روغن با ویسکوزیته توصیه شده سازنده.

جمع بندی عملی: اگر محدودیت شبکه برق، تیم تعمیراتی کوچک و محصول نه چندان ریز دارید، تک محوره اقتصادی تر است. اگر کیفیت مکعبی یکنواخت در دبی بالا اولویت دارد و زیرساخت برقی/مکانیکی مناسب فراهم است، دو محوره با تنظیم درست می تواند هزینه انرژی را با ثبات تولید جبران کند.

سایش، قطعات مصرفی و هزینه کل مالکیت (TCO)

در خردایش ضربه ای، کیفیت خروجی تنها نیمی از ماجراست؛ نیم دیگر، هزینه کل مالکیت (TCO) است که از سایش چکش ها، سندان ها و لاینرها، توقف های سرویس، مصرف روانکار و خرابی های ثانویه تشکیل می شود. در کوبیت تک محوره به دلیل مسیر ضربه ساده، نرخ سایش عموماً پایین تر و مدیریت آن ارزان تر است؛ اما در تنظیمات تهاجمی یا خوراک ساینده، مصرف چکش جهش می کند. کوبیت دو محوره به علت برخوردهای بیشتر، سایش اسمی بالاتری دارد ولی الگوی آن معمولاً یکنواخت تر است و شکل دانه بهتری می دهد؛ در عوض، نیاز به بالانس دقیق، زمان سرویس طولانی تر و موجودی قطعات بزرگ تر دارد. برای کنترل TCO باید هزینه قطعه، زمان خواب خط، دستمزد، اتلاف تولید و ریسک خرابی های زنجیره ای را در کنار هم دید. شاخص های کاربردی شامل g/ton سایش، هزینه قطعه/تن، ساعت توقف به ازای هر هزار تن، MTBS و kWh/ton هستند. رویکرد برنده، ثبت منظم داده ها، آزمون آلیاژهای مختلف و اجرای تعویض های هوشمند است تا هزینه هر تن به حداقل برسد بدون آنکه کیفیت محصول افت کند.

الگوی سایش و محرک ها

سایش چکش و سندان تابعی از سه عامل است: سختی و سایندگی خوراک، پارامترهای عملیاتی و هندسه مسیر برخورد. در سنگ های ساینده مانند گرانیت/بازیلت، شکست غالباً از نوع سایش–ضربه است؛ آلیاژهای کروم بالا یا مارتنزیتی به همراه عملیات حرارتی دقیق بازده بهتری می دهند. در آهک و دولومیت، فولاد منگنزدارِ داکتیل تر می تواند عمر چکش را افزایش دهد. کاهش فاصله چکش–سندان و سرعت محیطی بالا شکل مکعبی را بهبود می دهند اما نرخ سایش و دمای کاری را بالا می برند. زاویه نامناسب سندان یا لاینرهای صاف، باعث لغزش و polishing» می شود و مصرف را بی دلیل افزایش می دهد. در دو محوره، تطابق گپ های مرحله اول و دوم حیاتی است؛ اختلاف زیاد، یا over-crushing و فاین اضافی می سازد یا عبور ذرات درشت را زیاد می کند که هر دو به سایش نامطلوب می انجامند. نشانه های میدانی سایش ناسالم شامل افزایش لرزش نقطه ای، گرم شدن یاتاقان، تغییر ناگهانی منحنی دانه بندی و رشد آمپراژ است. توصیه عملی: نمونه برداری هفتگی از دانه بندی، بازرسی چشمی لبه های چکش و پایش لرزش mm/s روی هوزینگ، به همراه دفترچه ثبت سایش بر حسب تن تولید.

استراتژی قطعات مصرفی و تعویض

هدف، کمینه کردن هزینه هر تن با تعویض به موقع و حفظ بالانس است. در چکش ها، تعویض جفتی/چهارتایی تعادل روتور را تضمین می کند و از لرزش مخرب جلوگیری می کند. برای سندان ها و لاینرها، چرخش موقعیت قبل از رسیدن به حد بحرانی، طول عمر مجموعه را بالا می برد. موجودی داری باید بر اساس min–max و زمان تأمین واقعی تنظیم شود؛ تعریف کیت توقف خط شامل مجموعه چکش، پین و بوش، پیچ های گرید بالا با قفل مهره، دو دست رولبرینگ و آب بند ضروری است. گریس/روغن با ویسکوزیته و افزودنی EP مناسب، همراه با سیلینگ سالم، از ورود گردوغبار و دوغاب ریزدانه جلوگیری می کند و عمر یاتاقان را افزایش می دهد. پس از هر تعویض، بالانس دینامیکی/استاتیکی و استارت با VFD/سافت استارتر توصیه می شود. در دو محوره، هم وزنی ردیف های هر دو روتور و ثبت لرزش قبل و بعد از سرویس، شرط پایداری است.

مدل سازی TCO و بهینه سازی عملی

هزینه قطعات مصرفی + دستمزد + ارزش زمان توقف (تن از دست رفته × حاشیه سود) + انرژی اضافی ناشی از تنظیمات بد + ریسک خرابی ثانویه. برای مقایسه واقعی، یک پنجره ۳۰–۶۰ روزه انتخاب کنید و سناریوها را با تغییر یک متغیر آزمایش کنید: آلیاژ چکش، گپ، سرعت یا هندسه لاینر. اگر هدف ریزدانه کمتر و هزینه پایین تر است، کوبیت تک محوره با گپ بازتر و سرعت میانه معمولاً برنده اقتصادی است. اگر هدف یکنواختی و شکل مکعبی در ظرفیت بالا باشد، دو محوره با مدار بسته، هرچند هزینه قطعه/تن بالاتر دارد، با ثبات تولید و کاهش برگشتی ها می تواند Cost/ton کل را جبران کند. خروجی تصمیم باید به SOP سرویس تبدیل شود: آستانه سایش برای تعویض، برنامه PM، آلیاژ منتخب، مقادیر گپ/سرعت، و چک لیست بالانس. این یعنی تصمیم یک باره نیست؛ یک حلقه بهبود مستمر است که ماه به ماه هزینه را پایین تر می آورد و کیفیت را ثابت نگه می دارد.

نگهداری، سرویس و بالانس

پایداری عملکرد کوبیت، بیش از هر چیز به PM منظم، سرویس تمیز و بالانس دقیق روتور(ها) وابسته است. برنامه نگهداری را بر اساس ساعت کارکرد، نوع سنگ و شرایط اقلیمی بومی سازی کنید، اما این اصول را ثابت نگه دارید:

1. بازرسی روزانه: نشتی گریس/روغن، صدای غیرعادی، لرزش بدنه و دمای یاتاقان ها را چک و ثبت کنید. دهانه ها و مسیر مواد را از گیرکردگی پاک کنید.
2. هفتگی: روانکاری طبق دستور سازنده، سفتی پیچ های کاور، سندان و شاسی با گشتاور استاندارد، و بررسی سایش لبه چکش ها/لاینرها.
3. ماهانه/شیفتی بلند: اندازه گیری روند لرزش روی هوزینگ ها، کنترل کابل کشی و اتصالات تابلو، تراز شاسی و سلامت فونداسیون. تغییرات را با لاگ قبلی مقایسه کنید.

رویه سرویس ایمن: قبل از هر کار، Lockout/Tagout، پاک سازی گردوغبار اطراف یاتاقان، استفاده از گریس/روغن با ویسکوزیته و افزودنی EP مناسب، و تعویض آب بندهای فرسوده. پیچ ها را با الگوی ضربدری و گشتاور توصیه شده ببندید؛ قفل مهره را فراموش نکنید.

بالانس روتور (کلیدی): پس از هر تعویض چکش، بالانس را الزامی کنید.

1. در تک محوره: تعویض جفتی/چهارتایی چکش ها و هم وزن کردن ردیف ها لرزش را سریعاً پایین می آورد. در صورت نیاز از وزنه آزمایشی استفاده و محل/مقدار اصلاح را ثبت کنید.
2. در دو محوره: هم زمانی بالانس هر دو روتور و هم سنگی بین مرحله ای مهم است؛ اختلاف جرم یا گپ نامتعارف بین مرحله اول و دوم، لرزش و سایش را جهش می دهد.

پس از راه اندازی: افزایش دور به صورت پلکانی، رصد آمپراژ، دمای یاتاقان و لرزش؛ اگر هر کدام از حد پایداری قبلی بالاتر رفت، توقف و بازبینی. پیش سرند فعال، خوراک دهی یکنواخت با VFD و کنترل نرخ برگشتی ها، بار ضربه ای را کاهش می دهد و عمر قطعات را بالا می برد.

در نهایت، یک لاگ دیجیتال شیفتی از آمپراژ، دما، لرزش و دانه بندی خروجی بسازید؛ همین داده های ساده، سریع ترین مسیر برای پیشگیری از خرابی و حفظ ظرفیت پایدار است.

اشتباهات رایج در تصمیم گیری

یک انتخاب صحیح بین کوبیت تک محوره و دو محوره باید بر پایه ی داده باشد نه سلیقه. تک محوره ساختار ساده تری دارد، سرویس پذیرتر است و معمولاً TCO پایین تری ارائه می دهد؛ اما در ظرفیت های بالا و نیاز به شکل مکعبی یکنواخت، دو محوره با برخوردهای چندگانه برتری دارد به بهای انرژی بیشتر، زمان سرویس طولانی تر و حساسیت بالاتر به بالانس. کیفیت خوراک (ثبات دبی، اندازه، رطوبت)، استاندارد محصول مقصد، و تنظیمات عملیاتی مانند گپ چکش سندان و سرعت روتور، نتیجه را تعیین می کنند. مدار بسته با پیش سرند و PM منظم ثبات تولید را تضمین می کند. برای انتخاب بومی سازی شده، ارزیابی میدانی ماکان سنگ شکن بهترین مسیر است.

1.تمرکز فقط بر قیمت اولیه و نادیده گرفتن TCO

نگاه تک بعدی به قیمت خرید دستگاه، تصمیم را به بیراهه می برد. آنچه هزینه واقعی شما را می سازد، هزینه کل مالکیت است: مصرف انرژی به ازای هر تن، نرخ سایش چکش و سندان، توقف های سرویس، دستمزد نگهداری، افت کیفیت محصول و زمان های خواب خط. دستگاهی که ارزان تر خریداری می شود اما نیازمند تعویض های پرتکرار، بالانس های زمان بر یا قطعات کمیاب است، در عمل هزینه هر تن را افزایش می دهد. زیرساخت ها نیز دیده نمی شوند؛ نیاز به فونداسیون قوی تر، تابلو برق توانمند، تهویه تابلو و سیستم های کنترل گردوغبار همگی به TCO اضافه می شوند. روش درست، مقایسه گزینه ها بر اساس Cost/ton در یک پنجره عملیاتی مشخص است؛ انرژی، قطعات، توقف و افت تولید را با هم بسنجید. یک تست میدانی کنترل شده با ثبت آمپراژ، لرزش و منحنی دانه بندی، تصویر واقعی می دهد. در قرارداد تأمین، بر دسترسی قطعات، زمان تأمین و پشتیبانی فنی تاکید کنید تا ریسک های پنهان، سود شما را نبلعد.

2.عدم توجه به کیفیت و ثبات خوراک

هیچ سنگ شکنی با خوراک ناپایدار خروجی پایدار نمی دهد. نوسان اندازه، دبی یا رطوبت خوراک، باعث تغییر منحنی دانه بندی، رشد ریزدانه ناخواسته و جهش آمپراژ می شود. ذرات بسیار ریز، انرژی را هدر می دهند؛ قطعات درشت ناگهانی، شوک مکانیکی و لرزش ایجاد می کنند. راه حل در خود دستگاه نیست؛ مدیریت خوراک کلید ماجراست: هاپر بافر کافی، فیدر دورمتغیر با کنترل سطح، پیش سرند برای حذف ذرات بی اثر، و در صورت نیاز آب گیری یا خشک سازی موضعی. یکنواخت سازی با اختلاط انباشت ها نیز نوسان سختی و رطوبت را کم می کند. برای پروژه هایی که استاندارد شکل و یکنواختی سخت گیرانه دارند، مدار بسته با سرند و تنظیم نرخ برگشتی ها ثبات خروجی را بالا می برد. تصمیم بین تک محوره و دو محوره را با فرض خوراک پایدار بگیرید؛ اگر چنین فرضی برآورده نمی شود، ابتدا زیرساخت خوراک را ارتقا دهید، سپس انتخاب تجهیز را نهایی کنید. خوراک خوب یعنی انرژی کمتر، سایش منطقی تر و محصول قابل پیش بینی.

3.بی توجهی به برنامه PM و بالانس پس از تعویض چکش ها

بزرگ ترین منبع هزینه پنهان، سرویس نامنظم و بالانس ناقص روتور است. تعویض چکش بدون رعایت جفتی بودن، وزن کشی و الگوی نصب، لرزش نقطه ای را بالا می برد؛ نتیجه، داغی یاتاقان، ترک های ریز در شاسی، افزایش مصرف انرژی و افت کیفیت دانه بندی است. باید یک SOP نگهداری داشته باشید: لاک اوت تگ اوت، تمیزکاری محفظه، بازبینی آب بندها، روانکاری با گرید مناسب، بستن پیچ ها با گشتاور استاندارد و استفاده از قفل مهره. پس از هر سرویس، بالانس دینامیکی/استاتیکی و راه اندازی پلکانی با رصد آمپراژ، دمای یاتاقان و لرزش انجام شود. برای پایش پیوسته، حدود هشدار لرزش و دما را تعریف و در لاگ شیفت ثبت کنید؛ تغییر روند مهم تر از مقدار لحظه ای است. در دو محوره، هم سنگی هر دو روتور و هماهنگی گپ ها حیاتی است. با پیش سرند فعال، خوراک دهی یکنواخت و برنامه تعویض مبتنی بر سایش واقعی، توقف های اضطراری حذف و هزینه هر تن کنترل می شود.

جمع بندی

انتخاب بین کوبیت تک محوره و دو محوره، اگر بر اساس داده های واقعی خط شما انجام شود، می تواند تفاوتی جدی در سودآوری، کیفیت محصول و پایداری تولید بسازد. تک محوره با ساختار ساده، سرویس سریع و هزینه کل مالکیت پایین تر، برای خطوطی که دبی متوسط، تیم تعمیراتی محدود و الزام به ریزدانه بسیار کم دارند، انتخابی اقتصادی و کم ریسک است. در مقابل، دو محوره با برخوردهای چندگانه و زمان ماند بیشتر، خروجی مکعبی تر و یکنواخت تر را به ویژه در مدار بسته و ظرفیت های بالا حفظ می کند؛ البته به شرط زیرساخت برقی و مکانیکی توانمند، بالانس دقیق و برنامه PM منظم.

کلید تصمیم، هم تراز کردن استاندارد محصول مقصد (ماسه شسته، بالاست، خوراک ثانویه)، با ویژگی های خوراک (سختی، سایندگی، رطوبت، نوسان دبی) و قیود عملیاتی (انرژی، فضا، نیروی انسانی) است. پارامترهای تنظیمی فاصله چکش–سندان، سرعت محیطی روتور، هندسه لاینر، پیش سرند و مدار بسته مستقیماً منحنی دانه بندی، شکل دانه و kWh/ton را تعیین می کنند. به همین دلیل، هر تصمیم باید با آزمون میدانی کوتاه، نمونه برداری دانه بندی و ثبت آمپراژ، لرزش و دمای یاتاقان اعتبارسنجی شود.

برای کنترل TCO، سه اصل را قطعی بدانید: مدیریت خوراک و یکنواخت سازی ورودی، تعویضِ به موقع و جفتی چکش ها با بالانس دینامیکی، و مستندسازی شیفتی (لرزش، آمپراژ، دما، درصد عبوری الک های کلیدی). هر کجا کیفیت خروجی یکنواخت در دبی بالا اولویت دارد، دو محوره برتری عملیاتی دارد؛ هر کجا سادگی و خواب خط کوتاه تر اهمیت دارد، تک محوره منطقی تر است. هدف نهایی نه بهترین دستگاه»، بلکه بهترین تناسب برای معدن شما است.

اگر می خواهید این تصمیم را دقیق و سریع بگیرید، تیم ماکان سنگ شکن می تواند با بازدید میدانی، تست خوراک، پیشنهاد تنظیمات و انتخاب آلیاژ قطعات مصرفی، یک نقشه راه بومی سازی شده ارائه دهد تا به ترکیب بهینه ای از ظرفیت، کیفیت و هزینه هر تن برسید. آماده ایم همین حالا چک لیست ارزیابی و برنامه راه اندازی پایلوت را برای خط شما تنظیم کنیم.

سوالات متداول درباره کوبیت تک محوره و دو محوره

+ کوبیت دو محوره دقیقاً در چه شرایطی انتخاب بهتری از تک محوره است؟

زمانی که ظرفیت تولید بالا، یکنواختی دانه و شکل مکعبی اولویت داشته باشد و زیرساخت برق و تیم سرویس آماده نگهداری منظم باشند.

+ برای رسیدن به ظرفیت هدف (TPH)، کدام مدل مناسب تر است؟

اگر خط شما متوسط است، تک محوره اقتصادی تر خواهد بود. اما برای دبی بالا و کیفیت ثابت، دو محوره پایداری بیشتری ایجاد می کند.

+ انتخاب کوبیت چه تأثیری روی بتن و آسفالت دارد؟

شکل مکعبی سنگدانه باعث بهبود قفل وبست در بتن و آسفالت می شود. دو محوره معمولاً دانه های مکعبی تری تولید می کند.

+ نشانه های انتخاب یا تنظیم نادرست دستگاه چیست؟

افزایش ریزدانه ناخواسته، تغییر ناگهانی منحنی دانه بندی، لرزش غیرعادی و رشد آمپراژ، نشان دهنده نیاز به بازبینی است.

+ بهترین پیکربندی برای رسیدن به کیفیت بالاتر چیست؟

استفاده از پیش سرند، مدار بسته با سرند و فیدر دورمتغیر (VFD) برای خوراک دهی یکنواخت، بهترین نتیجه را می دهد.

+ رطوبت خوراک چه اثری بر انتخاب دارد؟

در رطوبت بالا احتمال پل زدگی و تولید فاین گل آلود بیشتر است. دو محوره در رطوبت متوسط بهتر عمل می کند اما در رطوبت زیاد مستعد گرفتگی است.

+ چه زمانی انرژی بالاتر دو محوره توجیه اقتصادی دارد؟

وقتی یکنواختی و کاهش برگشتی ها باعث صرفه جویی در مصرف انرژی کلی و کاهش توقف های خط شود.

+ بعد از سرویس، چه اقداماتی برای ثبات کیفیت ضروری است؟

بالانس دقیق روتور، راه اندازی پلکانی و پایش آمپراژ، دما و لرزش دستگاه برای تثبیت شرایط کاری الزامی است.

+ اشتباهات رایج در نصب دستگاه کدام اند؟

فونداسیون ضعیف، کابل کشی نامناسب، مهاربندی ناکافی و نادیده گرفتن تهویه یا کنترل گردوغبار، مشکلات رایج نصب هستند.

+ آیا می توان تک محوره را به دو محوره ارتقا داد؟

در برخی موارد بله، اما معمولاً نیاز به تقویت فونداسیون، تغییر تابلو برق و بازآرایی مسیر خوراک دارد؛ تصمیم نهایی با بازدید میدانی مشخص می شود.
