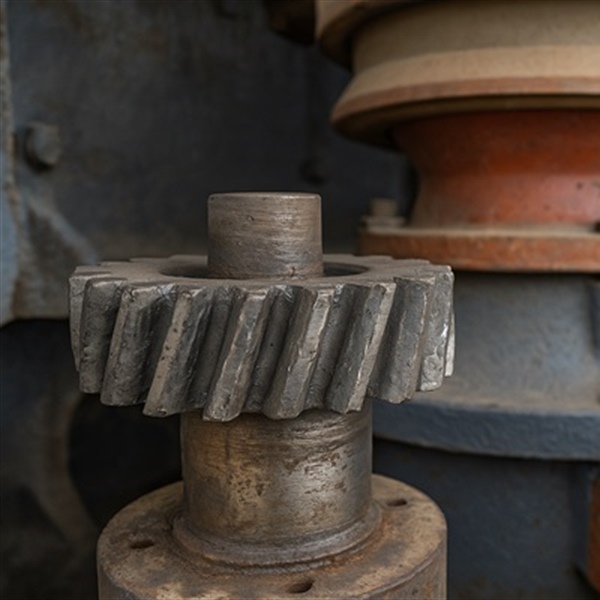

علائم خرابی دنده پینیون در هیدروکن و زمان تعویض آن

نقش دنده پینیون در عملکرد هیدروکن

دنده پینیون یکی از مهم‌ترین قطعات در مجموعه انتقال قدرت هیدروکن است که وظیفه دارد نیروی چرخشی الکتروموتور و گیربکس را با دقت بالا به شفت اصلی منتقل کند. هرگونه ایراد در این قطعه، از کوچک‌ترین سایش تا لقی و خطای تراش، مستقیماً روی ظرفیت، لرزش، صدای دستگاه و حتی عمر تاج دنده و پوسته هیدروکن اثر می‌گذارد. بخاطر همین موضوع شناخت نقش دقیق  دنده پینیون و نحوه عملکرد آن کمک می‌کند خرابی‌های احتمالی زودتر تشخیص داده شوند و از توقف خط تولید جلوگیری شود.

وظیفه پینیون در انتقال نیرو

پینیون در نقطه تماس با تاج دنده قرار می‌گیرد و با چرخش خود، انرژی دورانی را به مجموعه هیدروکن منتقل می‌کند. این انتقال نیرو باید کاملاً یکنواخت، بدون ضربه و درگیری نرم انجام شود. اگر دندانه‌های پینیون دچار خوردگی، سایش یا تغییر زاویه شوند، حرکت از حالت یکنواخت خارج شده و باعث لرزش، کاهش فشار خردایش و آسیب به دیگر قطعات می‌شود. در واقع پینیون همان قطعه‌ای است که ریتم و هماهنگی چرخش دستگاه را تنظیم می‌کند.

اهمیت هماهنگی پینیون با شفت اصلی و تاج دنده

درگیری دقیق پینیون با تاج دنده، یکی از حساس‌ترین بخش‌های عملکرد هیدروکن است. فاصله بین دو قطعه باید در حد استاندارد باشد و زاویه نشستن پینیون با محور شفت اصلی کاملاً تراز باشد. هر میزان عدم‌هماهنگی چه از طریق نصب اشتباه، چه تاب شفت یا خوردگی غیرطبیعی باعث ایجاد صدای غیرعادی، فشار نقطه‌ای روی دندانه‌ها و افزایش گرمای مجموعه انتقال قدرت می‌شود. ادامه این وضعیت معمولاً منجر به شکستگی دندانه‌ها، سایش شدید و افت راندمان دستگاه خواهد شد.

مهم‌ترین علائم خرابی دنده پینیون در هیدروکن

خرابی دنده پینیون معمولاً به‌صورت ناگهانی رخ نمی‌دهد و قبل از شکست یا توقف کامل، نشانه‌هایی دارد که اگر به‌موقع بررسی شوند، می‌توان از آسیب‌های سنگین به شفت اصلی، تاج دنده و هوزینگ جلوگیری کرد. پینیون در نقطه‌ حساس انتقال نیرو قرار دارد؛ بنابراین هرگونه تغییر در عملکرد آن، خیلی سریع در رفتار کلی دستگاه دیده می‌شود. شناخت این علائم کمک می‌کند قبل از بروز مشکل جدی، اقدام به سرویس یا تعویض قطعه کنید.

افزایش لرزش و صدای غیرعادی در هنگام شروع به کار

اولین نشانه خرابی پینیون، افزایش صداهای ضربه‌ای یا لرزش غیرعادی در لحظه استارت است. این اتفاق زمانی رخ می‌دهد که درگیری پینیون با تاج دنده یکنواخت نباشد یا لقی اضافی در محور چرخش ایجاد شده باشد. صدای تق‌تق، جیغ‌مانند یا ساییدگی پیوسته معمولاً هشدار اولیه‌ای است که نشان می‌دهد دندانه‌ها دچار سایش شده‌اند یا زاویه درگیری به‌هم خورده است. اگر این وضعیت نادیده گرفته شود، با افزایش سرعت چرخش، شدت لرزش بیشتر شده و به قطعات اطراف هم آسیب می‌زند.

ایجاد لقی در محل درگیری پینیون با تاج دنده

لقی بین پینیون و تاج دنده یکی از خطرناک‌ترین نشانه‌هاست. این لقی می‌تواند به دلیل سایش دندانه‌ها، تاب برداشتن شفت یا تنظیم نبودن فاصله درگیری ایجاد شود. وجود لقی باعث ضربه‌های متوالی بین دندانه‌ها می‌شود و اگر ادامه پیدا کند، نه‌تنها پینیون، بلکه تاج دنده نیز آسیب جدی می‌بیند. در این حالت معمولاً باز و بسته‌شدن دستگاه با ضربه همراه است و هنگام بررسی دستی، حرکت ریز و غیرطبیعی در محور پینیون احساس می‌شود.

سایش غیرطبیعی روی دندانه‌ها و تغییر رنگ ناشی از حرارت

یکی از نشانه‌های قطعی خرابی پینیون، ایجاد سایش یک‌طرفه یا نامتقارن روی دندانه‌هاست. این نوع سایش معمولاً از تنظیم نبودن زاویه درگیری یا کیفیت پایین متریال پینیون ناشی می‌شود. علاوه بر این، اگر دما در نقطه تماس افزایش یابد، دندانه‌ها تغییر رنگ می‌دهند و نشانه‌هایی از آبی‌شدن یا تیرگی روی سطح ظاهر می‌شود. این تغییر رنگ‌ها نشان می‌دهد روانکاری کافی نبوده و دندانه‌ها تحت تنش حرارتی قرار گرفته‌اند؛ وضعیتی که به‌مرور باعث شکستگی می‌شود.

افت ظرفیت خردایش و کاهش راندمان دستگاه

وقتی پینیون نتواند نیرو را به‌طور کامل و یکنواخت منتقل کند، شفت اصلی به‌درستی نمی‌چرخد و در نتیجه فشار خردایش کاهش پیدا می‌کند. خروجی دستگاه به‌تدریج دانه‌بندی نامنظم پیدا می‌کند، ظرفیت تولید کم می‌شود و دستگاه برای رسیدن به توان قبلی نیاز به زمان بیشتری دارد. این افت راندمان معمولاً هم‌زمان با سایر علائم مثل افزایش مصرف انرژی و داغی غیرطبیعی مجموعه انتقال قدرت دیده می‌شود.

دلایل اصلی خرابی و استهلاک دنده پینیون

خرابی دنده پینیون معمولاً نتیجه یک عامل ساده نیست، بلکه ترکیبی از شرایط غیر استاندارد، نصب نادرست، یا نگهداری نامنظم است. پینیون در نقطه تماس مستقیم با تاج دنده قرار دارد و کوچک‌ترین خطا در روانکاری، تنظیم یا انتخاب متریال باعث فشار بیش از حد روی دندانه‌ها می‌شود. شناخت دلایل استهلاک کمک می‌کند از خرابی‌های زنجیره‌ای و توقف خط خردایش جلوگیری شود.

عدم گریس‌کاری صحیح یا استفاده از روانکار نامناسب

مهم‌ترین دلیل استهلاک سریع پینیون، روانکاری نامناسب است. اگر گریس مناسب با شرایط فشار، دما و سرعت چرخش استفاده نشود، تماس فلزی بین دندانه‌ها افزایش یافته و سایش شدیدی رخ می‌دهد.
گریس‌های کم‌کیفیت یا نامتناسب باعث تشکیل لایه ضعیف بین سطوح شده و درگیر‌ی دندانه‌ها به‌صورت خشک یا نیمه‌خشک انجام می‌شود. این وضعیت منجر به داغی بیش از حد، تغییر رنگ و کاهش استحکام متریال پینیون می‌گردد.

تراز نبودن هوزینگ یا شفت اصلی

یکی از دلایل بسیار رایج خرابی پینیون، عدم هم‌راستایی شفت اصلی با هوزینگ است. وقتی محور شفت حتی چند میلی‌متر از مسیر استاندارد منحرف شود، درگیری پینیون با تاج دنده از حالت یکنواخت خارج می‌شود و فشار نقطه‌ای روی دندانه‌ها وارد می‌گردد.
در چنین وضعیتی معمولاً سایش یک‌طرفه، لرزش‌های ناگهانی و صدای ضربه‌ای مشاهده می‌شود. این نوع خرابی به‌سرعت گسترش می‌یابد و می‌تواند تاج دنده را نیز در مدت کوتاهی تخریب کند.

استفاده از پینیون‌های بی‌کیفیت یا غیراستاندارد

پینیون‌های ساخته‌شده از فولادهای معمولی یا بدون عملیات حرارتی، تحمل کافی در برابر فشارهای دائمی هیدروکن را ندارند. دندانه‌های این قطعات به‌سرعت دچار خوردگی، لب‌پریدگی یا تغییر شکل می‌شوند.
پینیون استاندارد باید از فولاد آلیاژی مقاوم با سختی کنترل‌شده تولید شود. استفاده از قطعات غیراستاندارد، به‌خصوص در معادنی که بار سنگین و مداوم دارند، یکی از عوامل اصلی شکست دنده‌ها و افزایش هزینه تعمیرات است.

ورود بار ناگهانی و غیرمجاز به دستگاه

بارهای ناگهانی مانند قطعات فولادی، سنگ‌های بیش از حد بزرگ یا مواد گیرکرده در ورودی، فشار زیادی بر مجموعه انتقال قدرت وارد می‌کنند.
وقتی بار غیرمجاز وارد هیدروکن می‌شود، پینیون مجبور است فشار لحظه‌ای بسیار زیادی را تحمل کند و همین موضوع باعث شکستگی یا تغییر زاویه دندانه‌ها می‌شود. این نوع خرابی معمولاً همراه با لرزش شدید، توقف ناگهانی و صدای غیرطبیعی رخ می‌دهد.

چه زمانی باید دنده پینیون را تعویض کنیم؟

دنده پینیون در شرایط سخت معدن‌کاری دائماً تحت فشار، ضربه و اصطکاک قرار دارد. هرچند این قطعه با آلیاژ مقاوم و عملیات حرارتی تولید می‌شود، اما پس از مدتی کارکرد، دچار فرسایش طبیعی می‌شود. تشخیص زمان مناسب تعویض، از خرابی‌های سنگین و آسیب به قطعات گران‌قیمتی مثل تاج دنده، شفت اصلی و هوزینگ جلوگیری می‌کند. در ادامه مهم‌ترین زمان‌هایی که تعویض پینیون ضروری است را بررسی می‌کنیم.

زمانی که عمق سایش به حد استاندارد می‌رسد

یکی از مهم‌ترین معیارها برای تعویض پینیون، میزان سایش دندانه‌هاست. زمانی که عمق خوردگی از حد مجاز تعیین‌شده توسط سازنده عبور کند، زاویه درگیری دندانه‌ها تغییر می‌کند و انتقال نیرو از حالت یکنواخت خارج می‌شود.
در این وضعیت معمولاً سایش یک‌طرفه یا نامتقارن مشاهده می‌شود و ادامه کار باعث ایجاد لقی و ضربه‌های متوالی به تاج دنده خواهد شد. معاینه دوره‌ای پینیون و اندازه‌گیری عمق سایش کمک می‌کند قبل از ایجاد آسیب‌های جدی، قطعه تعویض شود.

زمانی که پینیون باعث لرزش ثانویه در هیدروکن می‌شود

اگر لرزش دستگاه از حالت طبیعی خارج شود و بررسی‌ها نشان دهد منشأ آن پینیون است، زمان تعویض فرا رسیده است. لرزش ثانویه معمولاً نتیجه موارد زیر است:

• تغییر زاویه درگیری دندانه‌ها
• لقی یا تاب برداشتن محل اتصال
• سایش بیش از حد در یک سمت پینیون

وقتی لرزش از ناحیه پینیون ایجاد شود، ادامه کار با دستگاه خطرناک است، زیرا علاوه بر کاهش راندمان، می‌تواند باعث شکستگی تاج دنده و افزایش دمای مجموعه انتقال قدرت شود.

زمانی که چرخ‌دنده دچار پریدگی یا شکستگی دندانه شود

لب‌پریدگی، ترک‌خوردگی یا شکست دندانه‌ها نشانه قطعی پایان عمر پینیون است. حتی شکستگی‌های کوچک نیز باعث ایجاد ضربه در هر دور چرخش می‌شوند و به‌مرور تاج دنده، شفت، هوزینگ و یاتاقان‌ها را تخریب می‌کنند.
شکستگی دندانه معمولاً به‌دلیل فشار ناگهانی، بار غیرمجاز، متریال نامقاوم یا تنظیم نبودن فاصله درگیری رخ می‌دهد. در این شرایط، ادامه کار دستگاه توصیه نمی‌شود و تعویض پینیون باید در اولین فرصت انجام شود.

چگونه از خرابی زودرس دنده پینیون جلوگیری کنیم؟

پیشگیری از خرابی دنده پینیون همیشه مقرون‌به‌صرفه‌تر از تعمیر یا تعویض آن است، زیرا این قطعه در نقطه حساس انتقال نیرو قرار دارد و کوچک‌ترین مشکل در آن می‌تواند عملکرد کل هیدروکن را مختل کند. رعایت چند اصل ساده اما حیاتی می‌تواند عمر پینیون و تاج دنده را چند برابر افزایش دهد و از توقف‌های ناخواسته خط خردایش جلوگیری کند.

استفاده از روانکاری منظم و مناسب شرایط معدن

روانکاری صحیح مهم‌ترین عامل حفظ سلامت پینیون است. گریس یا روغن باید:

• تحمل دمای بالا داشته باشد
• در فشار زیاد از بین نرود
• قابلیت ایجاد لایه پایدار بین دندانه‌ها را داشته باشد

نبود روانکاری کافی باعث تماس مستقیم فلز با فلز، افزایش اصطکاک، داغی بیش از حد و تغییر رنگ دندانه‌ها می‌شود. برنامه‌ریزی برای گریس‌کاری دوره‌ای و استفاده از روانکارهای استاندارد مخصوص تجهیزات سنگ‌شکن، نقش بزرگی در جلوگیری از سایش زودرس دارد.

تنظیم دقیق فاصله درگیری پینیون و تاج دنده

درگیری صحیح بین پینیون و تاج دنده باید دقیقاً مطابق استاندارد سازنده تنظیم شود. هرگونه کم یا زیاد بودن این فاصله باعث ایجاد فشار نقطه‌ای روی دندانه‌ها شده و نتیجه آن سایش نامتقارن، ایجاد لقی، افزایش لرزش و کاهش راندمان خردایش خواهد بود. زمانی که پینیون خارج از محدوده استاندارد درگیر شود، انتقال نیرو از حالت یکنواخت خارج شده و آسیب به دیگر قطعات افزایش می‌یابد. به همین دلیل تنظیم زاویه و فاصله درگیری، چه در زمان نصب اولیه و چه پس از هر تعمیر، باید با دقت بالا و توسط تکنسین ماهر انجام شود تا طول عمر پینیون و تاج دنده حفظ شود.

استفاده از قطعات استاندارد و مقاوم در برابر سایش

پینیون‌های بی‌کیفیت یا ساخته‌شده از فولادهای معمولی توان تحمل بارهای پیوسته و ضربات شدید هیدروکن را ندارند و خیلی زود دچار سایش، لب‌پریدگی و تغییر شکل می‌شوند. یک پینیون استاندارد باید از فولاد آلیاژی مقاوم تولید شده باشد، سختی سطح آن کنترل‌شده باشد، دندانه‌ها با دقت بالا تراش خورده باشند و عملیات حرارتی آن مطابق اصول انجام شده باشد. رعایت این ویژگی‌ها باعث می‌شود پینیون در برابر فشار و سایش مداوم مقاومت بیشتری داشته باشد و همین موضوع نقش مهمی در کاهش هزینه‌های تعمیرات و افزایش عمر تاج دنده و شفت اصلی ایفا می‌کند.

جمع‌بندی

دنده پینیون یکی از حیاتی‌ترین اجزای انتقال قدرت در هیدروکن است و کوچک‌ترین ایراد در عملکرد آن می‌تواند راندمان کل خط خردایش را تحت تأثیر قرار دهد. شناخت علائمی مانند افزایش لرزش، صدای غیرعادی، سایش نامتقارن، لقی و کاهش ظرفیت تولید کمک می‌کند خرابی‌ها قبل از تبدیل شدن به یک مشکل جدی شناسایی شوند. از سوی دیگر، رعایت اصول فنی مانند روانکاری صحیح، تنظیم دقیق فاصله درگیری و استفاده از پینیون استاندارد نقش بزرگی در افزایش طول عمر این قطعه دارد. توجه به این نکات باعث می‌شود هیدروکن با کمترین استهلاک، بیشترین بازدهی را ارائه دهد و توقف‌های ناخواسته خط تولید به حداقل برسد.

سوالات متداول درباره دنده پینیون هیدروکن

+ مهم‌ترین نشانه‌های خرابی دنده پینیون در هیدروکن چیست؟

رایج‌ترین علائم خرابی شامل افزایش لرزش هنگام راه‌اندازی، صدای غیرعادی در ناحیه انتقال نیرو، ایجاد لقی در محل درگیری پینیون با تاج دنده و کاهش راندمان خردایش است. مشاهده هرکدام از این نشانه‌ها نیازمند بررسی سریع مجموعه انتقال قدرت می‌باشد.

+ چرا سایش نامتقارن روی دنده پینیون ایجاد می‌شود؟

سایش نامتقارن معمولاً به‌دلیل تراز نبودن شفت اصلی، تنظیم نادرست فاصله درگیری پینیون و تاج دنده یا استفاده از روانکار نامناسب ایجاد می‌شود. ادامه این وضعیت موجب افزایش فشار نقطه‌ای و آسیب به تاج دنده خواهد شد.

+ چه زمانی تعویض دنده پینیون ضروری است؟

وقتی عمق سایش از حد استاندارد عبور کند، دندانه دچار لب‌پریدگی یا شکستگی شود، یا دستگاه لرزش ثانویه ناشی از پینیون ایجاد کند، تعویض قطعه در اولین فرصت ضروری است تا به شفت و تاج دنده آسیب نرسد.

+ چگونه می‌توان از خرابی زودرس پینیون جلوگیری کرد؟

روانکاری منظم با گریس مناسب، تنظیم دقیق فاصله درگیری پینیون و تاج دنده هنگام نصب، و استفاده از قطعات استاندارد و مقاوم در برابر سایش، سه عامل کلیدی برای افزایش طول عمر پینیون هستند.
