منشأ تولید گردوغبار در خردایش و نوار نقاله
منشأ گردوغبار در خطوط خردایش به چند نقطه کلیدی برمی گردد: ریزش اولیه روی فیدر، خردایش در دهانه سنگ شکن ها، تفکیک روی سرند و انتقال مواد در شوت ها و نقاط ترانسفر نوار. هرجا انرژی جنبشی ذرات بالا و سقوط آزاد رخ می دهد، پتانسیل غبار نیز افزایش می یابد. دانه بندی ریز، خوراک خشک و سرعت بالای نوار، شدت پخش را بیشتر می کند. همچنین نشتی هوا از درزهای شوت و کاور نوار، مکش ناخواسته ایجاد می کند و ذرات معلق را به فضای کارگاه می کشاند. شناخت نقشه نقاط تولید برای طراحی هود موضعی، آب بندی اتصالات و انتخاب صحیح مه پاش ضروری است. با پایش ساده می توان در همان ابتدای کار، نقاط داغ غبار را علامت گذاری و برای هرکدام راهکار مناسب چید.
پیامدهای اقتصادی و فنی گردوغبار
غبار معلق فقط مشکل تنفسی ایجاد نمی کند؛ هزینه پنهان اما سنگینی بر خط تحمیل می شود. رسوب روی الکتروموتورها و بلبرینگ ها دمای کار را بالا می برد و عمر را کم می کند. ورود غبار به تابلوها و سنسورها خطا و توقف های تکرارشونده می سازد. سایش غیرعادی روی قطعات مصرفی مانند اسکرپرها و رولرها سرعت تعویض را بالا می برد. نظافت مداوم پیرامون نقاط انتقال، نیرو و زمان قابل توجهی می طلبد و بهره وری را کاهش می دهد. افت دید اپراتور در اطراف سنگ شکن و سرند هم ریسک ایمنی را بالا می برد و تصمیم گیری را دشوار می کند. کنترل هدفمند گردوغبار خطوط خردایش، مستقیماً به کاهش توقف های ناخواسته، افزایش راندمان انرژی و ثبات کیفیت محصول می انجامد.
اصول طراحی برای مهار گردوغبار
کنترل موفق گردوغبار با یک اصل ساده شروع می شود: اول منبع، بعد مسیر، سپس جمع آوری. ابتدا باید انرژی سقوط و پاشش را با اصلاح ریزش، دیفلکتور و تنظیم دبی خوراک کاهش داد. در گام بعد، محصورسازی شوت ها و کاور نوار برای جلوگیری از انتشار ضروری است. سپس تهویه موضعی با هودهای نزدیک منبع، ذرات را پیش از انتشار گسترده به داخل کانال هدایت می کند. نهایتاً فیلتراسیون مناسب با بگ فیلتر یا سیکلون و مدیریت صحیح تخلیه گرد، چرخه را کامل می کند. طراحی باید یکپارچه باشد: هود، کانال، فن و فیلتر باید با هم تراز شوند تا افت فشار، دبی مکش و راندمان جمع آوری بهینه شود. انتخاب مه پاش نیز باید با شرایط فرآیندی و حساسیت به رطوبت محصول هماهنگ باشد.

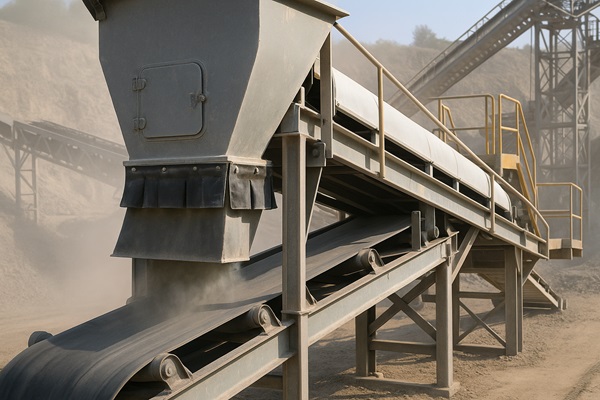

محصورسازی و آب بندی شوت ها و کاور نوار
آب بندی مؤثر، بهره وری هر سیستم غبارگیر را چند برابر می کند. در شوت ها، استفاده از لاستیک های آب بندی مقاوم به سایش، درِ بازدید با قفل های مطمئن و درزبندی فلنج ها، ورود هوای کاذب را کم می کند. در نقاط انتقال نوار، نصب اسکرپر با فشار تنظیم شده، از برگشت مواد ریز و تولید غبار ثانویه می کاهد. کاور طولی نوار و پوشش مناسب روی ترانسفر پوینت ها، مسیر انتشار را محصور می کند. تکیه گاه های مناسب و تنظیم هم محوری رولرها، از لرزش و پاشش غیرعادی جلوگیری می کند. هدف این است که غبار تولیدی در همان فضای بسته مدیریت شود تا هود مکشی با کمترین دبی، بیشترین کارایی را داشته باشد و فیلتر با افت فشار کنترل شده کار کند.

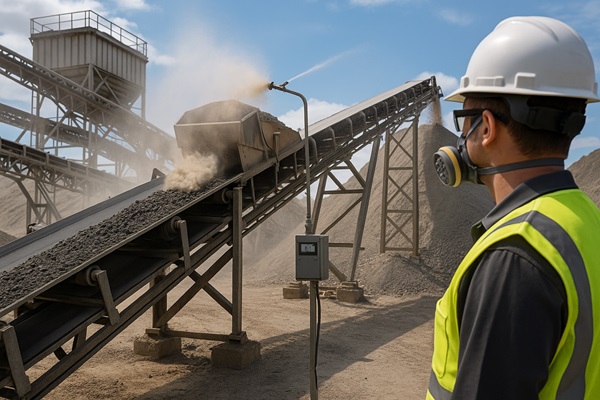

مه پاشی و آب پاشی هوشمند
مه پاشی زمانی مؤثر است که اندازه قطرات، فشار و زاویه پاشش با اندازه ذرات و دبی خوراک تطبیق داشته باشد. مه ریزدانه با قطرات میکرونی، سطح ذرات را می پوشاند و آن ها را سنگین می کند تا ته نشین شوند، در حالی که آب پاشی درشت تنها خیس می کند و گاهی باعث گل و چسبندگی می شود. انتخاب نازل، فاصله تا منبع تولید، زمان بندی روشن/خاموش و دبی ورودی باید کنترل شده باشد تا رطوبت محصول از حدود مجاز فراتر نرود. در اقلیم های سرد، مدیریت یخ زدگی و زهکشی ضروری است. ترکیب مه پاش در نقاط انتقال با محصورسازی و هود موضعی، یک راهکار کم هزینه و فوری برای کاهش گردوغبار خطوط خردایش ارائه می دهد.
هود موضعی، کانال کشی و بگ فیلتر
هود باید نزدیک ترین فاصله مؤثر به منبع انتشار داشته باشد تا به حداقل دبی، حداکثر جذب برسد. شکل هود و فلنج های راهنما مسیر جریان را آرام می کند و از مکش ناکارآمد جلوگیری می کند. در کانال کشی، انتخاب قطر مناسب برای سرعت حمل ذرات، تعداد زانویی محدود و آب بندی فلنج ها، افت فشار را کنترل می کند. فن سانتریفیوژ باید با درنظر گرفتن مجموع افت ها، رزرو معقول و راندمان بالا انتخاب شود. در بگ فیلتر، رسانه مناسب مانند پلی استر ضد استاتیک برای مواد خشک گردنده توصیه می شود. سیستم پالس جت با تنظیم درست فشار و سیکل تمیزکاری، افت فشار را پایدار نگه می دارد. تخلیه گرد به اسکریوبر خشک یا بیگ بگ، گرد را از چرخه بازگشت جدا می کند.
انتخاب ظرفیت سیستم غبارگیر؛ راهنمای سریع
برای برآورد اولیه، به هر کانون غبار یک دبی مکش واقع بینانه اختصاص دهید؛ نقاط انتقال نوار معمولاً دبی متوسط می طلبند و دهانه های باز یا شوت های پرتلاطم دبی بیشتر. مجموع این دبی ها به علاوه درصدی برای نشتی ها، دبی نامی فن را تعیین می کند. سپس مسیر کانال را با کمترین زانویی و طول منطقی طراحی کنید و افت فشار را محاسبه کنید تا نقطه کارکرد روی منحنی فن با بازده مطلوب قرار گیرد. انتخاب بیش ازحد بزرگ، انرژی را هدر می دهد و انتخاب کوچک، جمع آوری را ناکافی می کند. فضا برای توسعه آتی و نقاط رزروی را در کلکتور و کلکتینگ منیفولد در نظر بگیرید تا اضافه کردن هود جدید به سادگی انجام شود.
راهکارهای کم هزینه و فوری
پیش از خرید تجهیزات بزرگ، چند اقدام کم هزینه را اجرا کنید. با نصب دیفلکتور داخل شوت، انرژی سقوط را کم کنید و مسیر ریزش را نرم کنید. اسکرپر را تنظیم و تیغه را به موقع تعویض کنید تا برگشت مواد ریز رخ ندهد. سرعت نوار را در محدوده توصیه شده نگه دارید تا پاشش به حداقل برسد. درزهای کاور و فلنج ها را با نوارهای مقاوم آب بندی کنید و جلوی هوای کاذب را بگیرید. تمیزکاری برنامه ریزی شده اطراف نقاط انتقال، احتمال بازگشت گیرافتادگی و پخش ثانویه غبار را کم می کند. این اقدامات ساده، پایه ای برای عملکرد بهتر هود و بگ فیلتر هستند و اغلب بلافاصله بهبود قابل اندازه گیری ایجاد می کنند.
پایش، اندازه گیری و گزارش دهی
کنترل چیزی که اندازه گیری نمی شود ممکن نیست. شاخص های کلیدی مانند غلظت ذرات قابل استنشاق در mg/m³، افت فشار بگ فیلتر، آمپر فن و ساعات کارکرد پالس جت را پایش کنید. نمونه برداری نقطه ای در اطراف شوت ها و نقاط انتقال نشان می دهد کدام اصلاحات مؤثر بوده است. یک داشبورد ساده HSE با چراغ های وضعیت، روندها را به صورت هفتگی نمایش می دهد و تصمیم گیری را سریع می کند. پایش تصویری از طریق دوربین های صنعتی می تواند الگوهای پخش در ساعات اوج تولید را آشکار کند. ثبت منظم داده ها، توجیه اقتصادی پروژه های بهبود بعدی را آسان می کند و کمک می کند استانداردهای داخلی برای گردوغبار خطوط خردایش تعریف و به روز شود.

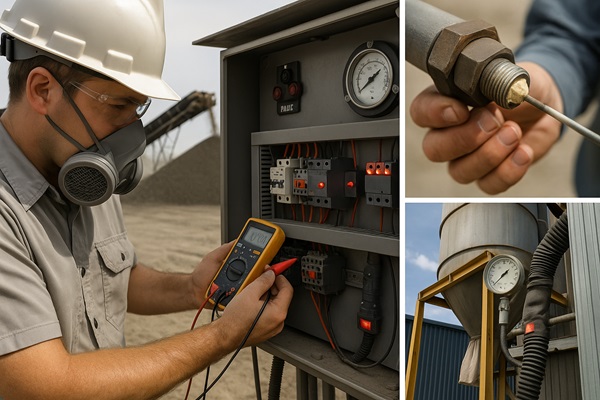

نگهداری و عیب یابی رایج در سیستم های کنترل گردوغبار
کاهش کارایی اغلب از چند عامل تکراری می آید: پارگی یا نشت کیسه ها، گرفتگی نازل های مه پاش، خرابی سولنوئید پالس جت، نشتی فلنج های کانال و فرسودگی اسکرپر. برنامه PM شامل بازبینی دیداری هفتگی، تست دود برای نشتی، اندازه گیری افت فشار و تمیزکاری فیلترها، بیشترین اثر را دارد. انبار قطعات یدکی حیاتی مانند کیسه فیلتر، نازل، واشر فلنج و تیغه اسکرپر، زمان خواب خط را به حداقل می رساند. هرگاه افت فشار به طور غیرعادی بالا یا پایین باشد، به ترتیب به گرفتگی یا پارگی و بای پس شک کنید. تنظیم مجدد سیکل پالس جت و بررسی توازن کانال ها معمولاً عملکرد را به وضعیت بهینه برمی گرداند.
مطالعه موردی کوتاه از اجرای اصلاحات
در یک خط خردایش با سه نقطه انتقال نوار، غبار شدید دید اپراتور را کاهش داده بود. با نصب کاور طولی روی دو ترانسفر، افزودن هود لب دار نزدیک منبع و مه پاش میکرونی در ورودی شوت، غلظت ذرات قابل استنشاق در شیفت ظهر به طور میانگین نزدیک به نصف کاهش یافت. تنظیم فشار پالس جت و آب بندی فلنج های کانال، افت فشار بگ فیلتر را پایدار کرد و آمپر فن به محدوده بهینه بازگشت. پس از چهار هفته، زمان صرف شده برای نظافت هفتگی اطراف نقاط انتقال حدوداً یک سوم شد و اپراتورها گزارش کردند که دید محیطی هنگام تعویض سرند و بازرسی ها به طور محسوسی بهتر است. این ترکیب ساده، بدون توقف طولانی، بازدهی ملموسی ایجاد کرد.
چک لیست اجرایی قبل از خرید تا راه اندازی
یک مسیر استاندارد موفق از بازدید میدانی آغاز می شود: نقشه برداری نقاط تولید غبار، عکس برداری و اندازه گیری ابعادی. برای هر نقطه، دبی مکش هدف، امکان محصورسازی و نیاز به مه پاش را مشخص کنید. مسیر کانال ها را با حداقل زانویی و دسترسی مناسب برای سرویس طراحی کنید. فن و کلکتور را با درنظر گرفتن مجموع افت ها و ظرفیت رزرو انتخاب کنید. برنامه نصب را فازبندی کنید تا توقف تولید به حداقل برسد. پس از نصب، نشت یابی، تنظیم سیکل پالس جت، آموزش اپراتورها و تعریف روال پایش هفتگی را اجرا کنید. مستندسازی نهایی شامل نقشه کانال، لیست قطعات و دستورالعمل PM، تحویل پروژه را کامل می کند.
جمع بندی
کنترل گردوغبار خطوط خردایش وقتی پایدار و اقتصادی می شود که سه اصل را هم زمان رعایت کنیم: کاهش تولید در منبع، قطع مسیر انتشار، و جمع آوری هدفمند. اصلاح ریزش مواد، نصب دیفلکتور و تنظیم دبی خوراک، شدت پاشش اولیه را می کاهد. محصورسازی هوشمند با آب بندی شوت ها، درِ بازدید استاندارد، کاور طولی نوار و اسکرپرِ درست تنظیم شده، جلوی ورود هوای کاذب و پخش ثانویه را می گیرد. نهایتاً هود موضعی نزدیک منبع، کانال کشی با افت فشار کنترل شده، فن متناسب با منحنی کاری و فیلتراسیون کارآمد (بگ فیلتر با رسانه مناسب و پالس جت تنظیم شده) بارِ گرد را جمع آوری می کند؛ ترکیب مه پاش میکرونی در نقاط انتقال نیز راهکاری کم هزینه برای کاهش فوری غبار است.
اما طراحی خوب بدون پایش و نگهداری دوام ندارد. سنجش منظم غلظت ذرات قابل استنشاق، رصد افت فشار فیلتر، آمپر فن و برنامه PM برای نازل ها، کیسه ها، سولنوئیدها و فلنج ها، کارایی را پایدار نگه می دارد. از طرفی، اقدامات سریع و اقتصادی مثل آب بندی فلنج ها، تنظیم تیغه اسکرپر و تمیزکاری برنامه ریزی شده اغلب همان روز نخست اثر محسوسی بر دید اپراتور و کاهش نظافت دستی دارند. حاصل این رویکرد سیستماتیک، محیط کار ایمن تر، کیفیت محصول پایدارتر، کاهش توقفات ناخواسته و صرفه جویی محسوس در انرژی و تعمیرات است؛ و البته انطباق آسان تر با الزامات HSE و محیط زیست.
گام بعدی چیست؟ یک بازدید میدانی و نقشه برداری نقاط داغ غبار. تیم ماکان سنگ شکن می تواند با چک لیست استاندارد، برای هر نقطه دبی مکش، امکان محصورسازی و نیاز مه پاش را تعیین کند، مسیر کانال ها را بهینه طراحی کند و ظرفیت فن و کلکتور را دقیق برآورد نماید. خروجی، یک نقشه راه فازبندی شده با زمان بندی نصب، اقلام قطعات و برآورد هزینه شفاف است تا با کمترین توقف، بیشترین بهبود حاصل شود. اگر آماده اید گردوغبار خطوط خردایش را به صورت ریشه ای مهار کنید، همین حالا برای درخواست ارزیابی سایت و دریافت چک لیست اجرایی اقدام کنید؛ تیم ما در کنار شماست تا از طراحی تا راه اندازی، نتیجه قابل سنجش تحویل دهید.
مثل آب بندی فلنج ها، تنظیم تیغه اسکرپر و تمیزکاری برنامه ریزی شده اغلب همان روز نخست اثر محسوسی بر دید اپراتور و کاهش نظافت دستی دارند. حاصل این رویکرد سیستماتیک، محیط کار ایمن تر، کیفیت محصول پایدارتر، کاهش توقفات ناخواسته و صرفه جویی محسوس در انرژی و تعمیرات است؛ و البته انطباق آسان تر با الزامات HSE و محیط زیست.
گام بعدی چیست؟ یک بازدید میدانی و نقشه برداری نقاط داغ غبار. تیم ماکان سنگ شکن می تواند با چک لیست استاندارد، برای هر نقطه دبی مکش، امکان محصورسازی و نیاز مه پاش را تعیین کند، مسیر کانال ها را بهینه طراحی کند و ظرفیت فن و کلکتور را دقیق برآورد نماید. خروجی، یک نقشه راه فازبندی شده با زمان بندی نصب، اقلام قطعات و برآورد هزینه شفاف است تا با کمترین توقف، بیشترین بهبود حاصل شود. اگر آماده اید گردوغبار خطوط خردایش را به صورت ریشه ای مهار کنید، همین حالا برای درخواست ارزیابی سایت و دریافت چک لیست اجرایی اقدام کنید؛ تیم ما در کنار شماست تا از طراحی تا راه اندازی، نتیجه قابل سنجش تحویل دهید.
سوالات متداول مدیریت گردوغبار در خردایش و نوار نقاله
+ بهترین نقطه شروع برای کاهش گردوغبار خطوط خردایش چیست؟
با شناسایی «نقاط داغ» (فیدر، دهانه سنگشکن، سرند، شوتها و ترانسفر نوار) و اجرای اصلاحات منبعمحور مثل دیفلکتور، تنظیم دبی خوراک و محصورسازی شوتها شروع کنید؛ سپس هود موضعی و مهپاش را اضافه کنید.
+ بگفیلتر بهتر است یا مهپاش؟
برای گردوغبار خشک و محیطهای داخلی، بگفیلتر جمعآوری مؤثر ارائه میدهد. مهپاش برای نقاط انتقال و کنترل فوری پخش مناسب است. اغلب ترکیب هر دو بهترین نتیجه را میدهد.
+ کاور کردن نوار نقاله دقیقاً چه کمکی میکند؟
کاور نوار مسیر انتشار را میبندد و ورود «هوای کاذب» را کاهش میدهد؛ در نتیجه با دبی مکش کمتر، کارایی هود و بگفیلتر بالاتر میرود و پخش ثانویه ذرات کم میشود.
+ چگونه دبی فن غبارگیر را سریع تخمین بزنیم؟
برای هر نقطه انتقال دبی معقول تعیین و جمع کنید، سپس ۱۰–۲۰٪ رزرو برای نشتی/توسعه اضافه کنید. افت فشار کانال را محاسبه و فن را روی نقطه بازده مناسب انتخاب کنید.
+ چه زمانی سیکلون بهجای بگفیلتر مناسب است؟
برای ذرات درشتتر یا پیشتمیزکاری قبل از بگفیلتر، سیکلون مفید است؛ اما برای ذرات ریز قابلاستنشاق، بگفیلتر کارایی بالاتری دارد.
+ اندازه قطرات مهپاش چه اثری دارد؟
قطرات میکرونی سطح ذرات را بهتر میپوشانند و تهنشینی را بهبود میدهند؛ قطرات درشت فقط خیس میکنند و میتوانند گل و چسبندگی ایجاد کنند.
+ آیا افزایش رطوبت محصول مشکلساز میشود؟
در صورت کنترلنشده بله؛ رطوبت زیاد دانهبندی و فرآیند را مختل میکند. زمانبندی، فشار و دبی مهپاش را طوری تنظیم کنید که رطوبت محصول در محدوده مجاز بماند.
+ در هوای سرد چه تمهیداتی لازم است؟
عایق و گرمایش موضعی خطوط آب، استفاده از ضدیخ صنعتی مجاز (در صورت لزوم)، تخلیه/زهکشی مناسب و برنامه روشن/خاموش هوشمند برای جلوگیری از یخ‌زدگی ضروری است.
+ افت فشار غیرطبیعی بگفیلتر نشانه چیست؟
افت فشار خیلی بالا معمولاً از گرفتگی کیسهها یا تنظیم نادرست پالسجت میآید؛ افت فشار خیلی پایین میتواند نشانه پارگی کیسه یا نشتی بایپس باشد.
+ چه شاخصهایی را برای پایش عملکرد کنترل غبار ثبت کنیم؟
غلظت ذرات قابلاستنشاق (mg/m³)، افت فشار فیلتر، آمپر/دما و ساعات کار فن، سیکل پالسجت، دفعات تعویض نازل/اسکرپر و زمان نظافت محیطی.
+ کم‌هزینه‌ترین اقدامات فوری کدام‌اند؟
آب‌بندی فلنج‌ها و درزهای شوت، تنظیم تیغه اسکرپر، کاهش سرعت نوار به بازه توصیه‌شده، نصب دیفلکتور ساده و اجرای برنامه نظافت هدفمند.
+ هر چند وقت یک‌بار سرویس لازم است؟
بازبینی دیداری هفتگی، تست دود ماهانه برای نشتی، کنترل افت فشار و سرویس پالسجت؛ سرویس فصلی کیسهها/نازل‌ها بسته به شدت غبار و تعداد شیفت‌ها.
+ آیا گردوغبار سنگی خطر انفجار دارد؟
بیشتر گردوغبارهای معدنی غیرقابل‌اشتعال‌اند؛ اما ریسک تنفسی (سیلیس آزاد) جدی است. در محیطهای ترکیبی با مواد آلی/فلزی ارزیابی ریسک انفجار لازم است.
+ برای انتخاب رسانه فیلتر چه پارامترهایی مهم‌اند؟
دما، رطوبت، اندازه/ماهیت ذرات و بار الکتریکی. برای بسیاری از خطوط خردایش خشک، پلی‌استر ضد استاتیک انتخابی رایج و اقتصادی است.
+ آیا فقط با فن قوی‌تر مشکل حل میشود؟
خیر؛ بدون آب‌بندی و محصورسازی مناسب، هوای کاذب بیشتر و بهره‌وری کمتر میشود. طراحی یکپارچه هود، کانال، فن و فیلتر کلید موفقیت است.
